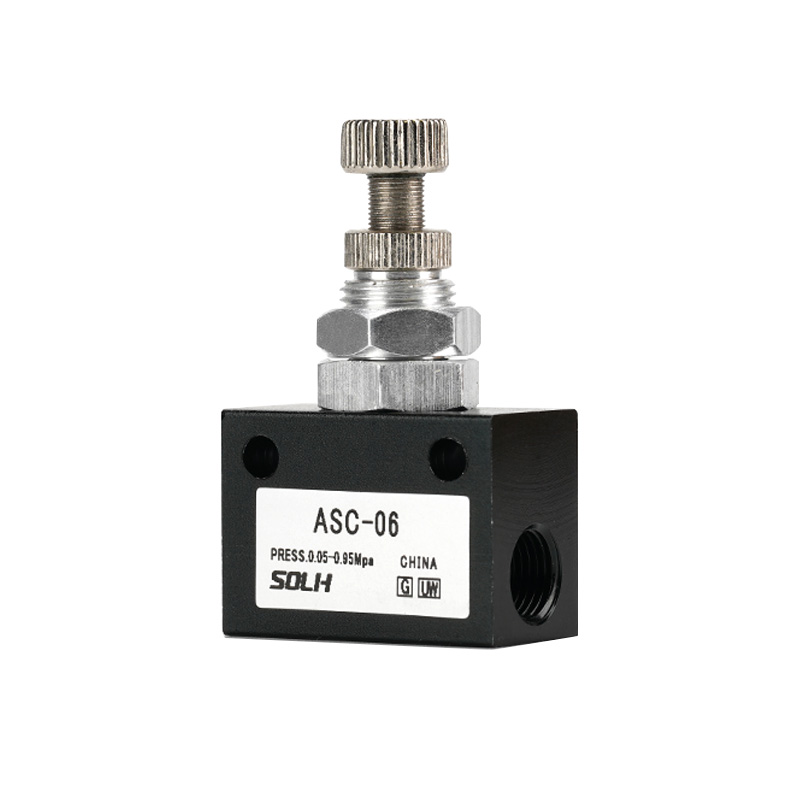

एएससी सीरीज वन-वे थ्रोटल भल्भ | एल्युमिनियम मिश्र इन-लाइन वायवीय गति नियन्त्रण भल्भ

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | विश्वव्यापी AirTAC मानक वायवीय प्रवाह नियन्त्रण भल्भ

1. उत्पादन अवलोकन

     SOLH ASC श्रृंखला होलागत-प्रभावी एल्युमिनियम मिश्र धातु इन-लाइन एक-तर्फी थ्रोटल भल्भ चिनियाँ वायमेटिक बजारमा व्यापक रूपमा अपनाइयो। यसले AS शृङ्खलाको रूपमा उस्तै कोर वायमेटिक प्रकार्यहरू समावेश गर्दछ तर सबै-एल्युमिनियम स्क्वायर बडीको साथ अधिक टिकाउ थ्रेडेड इन-लाइन स्थापना संरचना अपनाउछ। मानक सिलिन्डर गति नियमनको लागि डिजाइन गरिएको, यसले नि: शुल्क फर्वार्ड हावा सेवन र सटीक निकास थ्रोटलिंग नियन्त्रण महसुस गर्दछ। कम्प्याक्ट संरचना, स्थिर समायोजन र विश्वव्यापी थ्रेड विनिर्देशहरूको साथ, यो सामान्य स्वचालित वायमेटिक सर्किटहरूको लागि मुख्यधारा आर्थिक गति नियन्त्रण समाधान हो।

२. कोर कार्य कार्य (निकास थ्रोटलिंग सिद्धान्त)

     ASC भल्भ मानक पछ्याउँछनिकास थ्रोटलिंग नियन्त्रण तर्क, वायवीय सिलिन्डर गति विनियमनको लागि सबैभन्दा भरपर्दो विधि:

     • फर्वार्ड एयर इनटेक (सिलिन्डर एक्सटेन्सन): बिल्ट-इन चेक भल्भ पूर्ण रूपमा खुल्छ, शून्य प्रवाह हानिको साथ लगभग अबाधित सीधा-मार्फत वायुप्रवाह सक्षम पार्दै, छिटो र चिल्लो सिलिन्डर कार्य सुनिश्चित गर्दै।

     • उल्टो निकास (सिलिन्डर रिट्र्यासन): चेक भल्भ स्वतः बन्द हुन्छ। निकास हावा समायोज्य थ्रॉटलिंगको लागि सटीक सुई भल्भबाट जान्छ, सही सिलिन्डर रिट्र्याक्शन गति नियन्त्रण महसुस गर्दै।

      •कोर आवेदन: डबल-अभिनय सिलिन्डरहरूको विस्तार वा फिर्ता गर्ने गति ठीकसँग समायोजन गर्नुहोस्; निकास-साइड थ्रॉटलिंग औद्योगिक परिदृश्यहरूमा सबैभन्दा सामान्य रूपमा प्रयोग हुने र स्थिर वायवीय गति नियमन विधि हो।

3. मोडेल कोडिङ नियम र थ्रेड विशिष्टता

     कोडिङ ढाँचा: ASC[आकार श्रृंखला]-[थ्रेड क्यालिबर]+[थ्रेड प्रत्यय]

  3.1 साइज र क्यालिबर परिभाषा

     • 100 श्रृंखला: ०६ = G1/8 (PT1/8)

     • 200 श्रृंखला: ०८ = G1/4 (PT1/4) | सबैभन्दा विश्वव्यापी मुख्यधारा मोडेल

     • 300 श्रृंखला: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 थ्रेड प्रकार प्रत्यय

     • खाली: मानक PT टेपर थ्रेड (पूर्वनिर्धारित)

     • G: ब्रिटिश मानक G समानान्तर थ्रेड

     • T: NPT अमेरिकी मानक टेपर धागा

4. पूर्ण श्रृंखला मानक निर्दिष्टीकरण र प्रवाह प्यारामिटरहरू

5. कोर प्राविधिक प्यारामिटरहरू

6. संरचनात्मक सुविधाहरू र स्थापना निर्देशनहरू

     • एकीकृत एल्युमिनियम मिश्र धातु वर्ग शरीर: उच्च संरचनात्मक शक्ति संग कम्प्याक्ट र हल्का संरचना, विकृत गर्न सजिलो छैन। बलियो अनुकूलता र उच्च स्थायित्वको विशेषता सहित, ट्युबिङ जडानको लागि छुट्टै पाइप फिटिङ आवश्यक पर्ने, बिल्ट-इन पुश-फिट जोइन्टहरू बिना पूर्ण थ्रेडेड इन-लाइन डिजाइन अपनाउछ।

     • स्पष्ट प्रवाह दिशा पहिचान: भल्भ बडीमा चिन्ह लगाइएको मानक प्रवाह तीर, उल्टो स्थापना त्रुटिहरूबाट बच्न र सही गति नियमन तर्क सुनिश्चित गर्न सिलिन्डर साइड (निकास थ्रोटलिंग दिशा) तर्फ संकेत गर्दै।

     • लक योग्य एन्टि-कम्पन समायोजन: शीर्ष समायोजन घुंडी र लक नट संग सुसज्जित। गति प्यारामिटर सेटिङ पछि, नट लक गर्न सकिन्छ उपकरण कम्पनले गर्दा प्यारामिटर बहाव रोक्न, लामो-समय स्थिर सञ्चालन कायम राख्दै।

     • सर्व दिशात्मक स्थापना: साइटमा विभिन्न जटिल पाइपलाइन लेआउट वातावरणमा अनुकूलन गर्दै, कुनै दिशा सीमा बिना मनमानी कोण स्थापनालाई समर्थन गर्दछ।

     • संवेदनशील र सटीक नियमन: प्रेसिजन सुई भल्भ कोरले सहज चरणविहीन गति समायोजन सुनिश्चित गर्दछ, प्रभावकारी रूपमा सिलिन्डर जिटर र अस्थिर गति समस्याहरू समाधान गर्दछ।

7. कोर चयन भिन्नता: ASC बनाम AS श्रृंखला

8. व्यावसायिक चयन गाइड

     • माइक्रो सिलिन्डर र सानो प्रवाह सर्किट: छान्नुहोस्ASC100-06 (G1/8), φ12–φ20 सानो-बोर सिलिन्डर र सटीक माइक्रो न्यूमेटिक नियन्त्रणको लागि उपयुक्त।

     • मानक साधारण सिलिन्डर (सबैभन्दा विश्वव्यापी): छान्नुहोस्ASC200-08 (G1/4), मिल्दो φ12–φ40 परम्परागत सिलिन्डरहरू, प्रायः स्वचालित उत्पादन लाइनहरू, प्याकेजिङ्ग र क्ल्याम्पिङ उपकरणहरूमा लागू हुन्छ।

     • ठूलो बोर सिलिन्डर र उच्च प्रवाह माग: छान्नुहोस्ASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 र माथिका ठूला-बोर सिलिन्डरहरू र उच्च-गतिको भारी-लोड वायवीय प्रणालीहरूको लागि।

एक वाक्य सारांश

     SOLH ASC श्रृंखला एक सार्वभौमिक एल्युमिनियम मिश्र धातु थ्रेडेड एकतर्फी निकास थ्रोटल भल्भ हो, जसमा नि:शुल्क सेवन र सटीक निकास गति नियमन, लक गर्न मिल्ने एन्टी-कम्पन संरचना र लागत-प्रभावी कार्यसम्पादन रहेको छ। यो मानक वायवीय सिलिन्डर रेसिप्रोकेटिङ गतिको लागि रुचाइएको आर्थिक गति नियन्त्रण भल्भ हो, AirTAC घरेलु वायवीय प्रणालीहरूसँग व्यापक रूपमा उपयुक्त।
