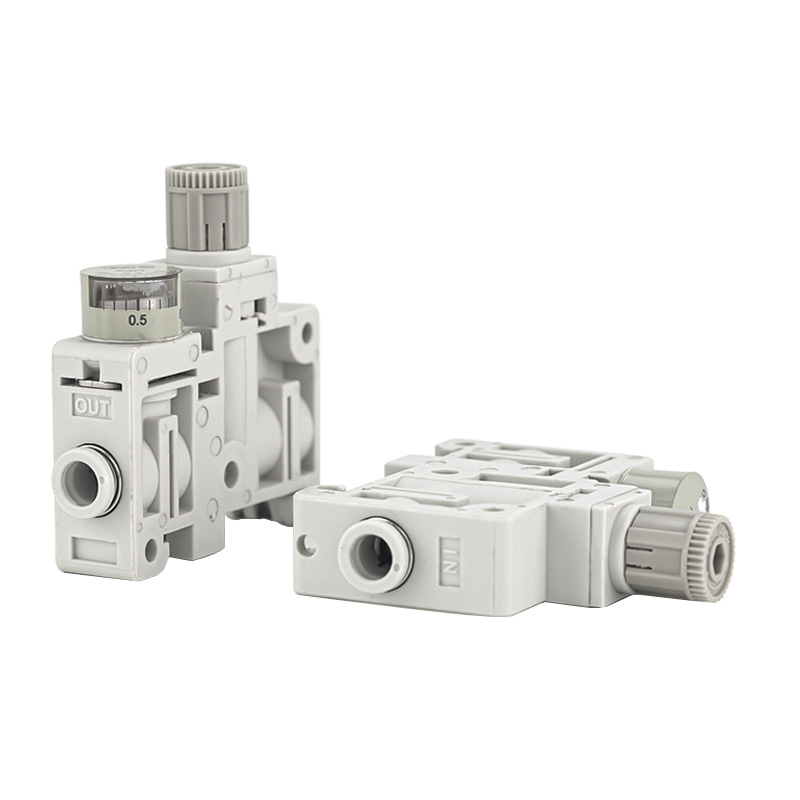

ARM5 श्रृंखला अल्ट्रा-कम्प्याक्ट दबाव नियामक (ARM5S)

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     ARM5 एकल नियामक मोडेल ARM5S एक 14mm अल्ट्रा-साँघुरो प्रत्यक्ष-अभिनय पिस्टन दबाव नियामक बिल्ट-इन मानक रिभर्स फ्लो प्रकार्यको साथ हो। यसले स-साना आयामहरू, वैकल्पिक एकल स्वतन्त्र स्थापना वा मेनिफोल्ड स्ट्याक्ड एसेम्ब्ली, एकीकृत एक-टच पुश-इन कनेक्टरहरू र उच्च-परिशुद्धता दबाब ट्युनिङ सुविधाहरू समावेश गर्दछ। यो मिनी नियामक सख्त स्पेस सीमा आवश्यकताहरु संग लघु वायवीय सर्किट को लागी अनुकूलित छ।

संरचना र कार्य सिद्धान्त

     प्रत्यक्ष-अभिनय पिस्टन निर्माण; राहत संस्करण मानक, गैर-राहत संस्करण वैकल्पिक रूपमा

     मानक रिभर्स फ्लो डिजाइनले आउटलेट पोर्टबाट इनलेट पोर्टमा ब्याकफ्लोलाई अनुमति दिन्छ

     · φ4, φ6, 5/32" र 1/4" ट्युबिङका लागि सिधा र कुहिनो प्रकारमा एकीकृत पुश-इन फिटिङहरू उपलब्ध छन्।

     · दुई माउन्टिंग समाधान: प्रत्यक्ष प्यानल माउन्टिङ र DIN रेल माउन्टिङ

     · अल्ट्रा-लाइट शरीर मात्र 33 ग्राम तौल

मुख्य मुख्य विशेषताहरु

     1. 14mm अल्ट्रा-कम्प्याक्ट संकीर्ण आवास शरीरको चौडाइ मात्र 14mm छ, भोल्युमलाई परम्परागत AR20 मानक नियामकहरूको 1/7 मा घटाइएको छ। यो इम्बेडेड मेसिनरी, कन्ट्रोल प्यानल र कम्प्याक्ट साना जिगहरू भित्र निर्बाध रूपमा फिट हुन्छ।

     2. उच्च परिशुद्धता समायोज्य दबाव समायोज्य दबाव दायरा 0.05–0.7 MPa कभर गर्दछ। मानक राहत मोडेल स्थिर उत्पादनको लागि स्वचालित रूपमा अतिरिक्त दबाब जारी गर्दछ; वैकल्पिक गैर-राहत मोडेलले उच्च दबाव अवधारण प्रदर्शन प्रदान गर्दछ।

     3. बिल्ट-इन स्ट्यान्डर्ड रिभर्स फ्लो फंक्शन आउटलेट प्रेशरले इनलेट प्रेशर नाघेपछि आन्तरिक च्यानल स्वतः खुल्छ। समग्र हावा सर्किट लेआउटलाई सरल बनाउन सोलेनोइड भल्भको डाउनस्ट्रीम सिधै स्थापना गर्न सकिन्छ।

     4. लचिलो कनेक्टरहरू र बहु ​​​​माउन्टिङ वेस स्ट्रेट र एल्बो फिटिङहरू इनलेट र आउटलेट पोर्टहरूका लागि आदानप्रदानयोग्य छन्। नियामकले प्रत्यक्ष फिक्सिङ र DIN रेल स्ट्याकिङलाई समर्थन गर्दछ, 0.8MPa मा मूल्याङ्कन गरिएको वैकल्पिक साइड-माउन्ट गरिएको दबाव गेजको साथ।

     5. जंग प्रतिरोधी र लामो सेवा जीवन संयुक्त राल र आल्मुनियम मिश्र धातु आवास क्षरण प्रतिरोध गर्दछ। लागू परिवेश तापमान दायरा -5 ℃ देखि +60 ℃ सम्म। स्नेहन-रहित सञ्चालन स्थिर दीर्घकालीन साइकल प्रदर्शन सुनिश्चित गर्दछ।

प्राविधिक विशिष्टता तालिका

मोडेल कोड व्याख्या

उदाहरण: ARM5SA-07-A

     · ARM5S: एकल स्वतन्त्र नियामक निकाय

     · A: DIN रेल माउन्ट; B: प्रत्यक्ष प्यानल माउन्ट

     · 07: फिटिङ कन्फिगरेसन (φ6 ट्यूबको लागि सीधा + बाहिर सीधा)

     · A: साइड प्रेसर गेज संग सुसज्जित; खाली = गेज बिना

विशिष्ट अनुप्रयोग परिदृश्यहरू

     लघु स्वचालन उपकरण र 3C इलेक्ट्रोनिक्स, मेडिकल उपकरणहरू र साना रोबोटहरूका लागि सटीक जिगहरू अत्यन्त सीमित स्थापना स्थानको साथ उपकरण लेआउटहरू माइक्रो-फ्लो सटीक नियन्त्रण: एयर ब्लोइङ, भ्याकुम सक्शन, फ्लुइड डिस्पेन्सिङ र पोजिसनिङ एक्च्युएशन मल्टि-सर्किट मेनिफोल्ड स्ट्याकिङ सिस्टमहरू, सपोर्टिङ इन्स्टलिङ सिस्टमहरू, सेलेन 1 सम्म जडान गर्न पछाडी। उल्टो प्रवाह विशेषता

एक वाक्य सारांश

     ARM5S मिनी प्रेशर रेगुलेटरमा 14mm अल्ट्रा-साँघुरो पिस्टन संरचना, मानक रिभर्स फ्लो डिजाइन, एकीकृत पुश-इन फिटिङ, एकल/म्यानिफल्ड माउन्टिङ र केवल 33g हल्का तौल शरीर, माइक्रो प्रेसिजन न्यूमेटिक प्रेशर कन्ट्रोलको लागि रुचाइएको समाधानको रूपमा सेवा प्रदान गर्दछ। मेटा शीर्षक र मेटा विवरण: मेटा टाइटल र मेटा कम्प्यूटर एआरएम 14 मिनिमिटर मिनिम 15 मिटर विवरण। नियामक | Richge टेक्नोलोजी मेटा विवरण: मानक रिभर्स फ्लो, DIN रेल मेनिफोल्ड माउन्ट, सानो परिशुद्धता स्वचालन सर्किटहरूको लागि हल्का 33g डिजाइनको साथ Richge ARM5S लघु वायवीय नियामक।
