ACK श्रृंखला कोण सिलिन्डर

SOLH ACK कोण सिलिन्डरले मानक 90° रोटेशन / वैकल्पिक 180° टर्निङ प्लस रैखिक डाउनवर्ड क्ल्याम्पिङको एकीकृत कम्पाउन्ड गतिलाई एकीकृत गर्दछ, बोर साइज φ25 देखि φ63 सम्मको हुन्छ। यसले कोर डिजाइनको रूपमा तीन-गाइड-ग्रुभ समर्थन गर्ने संरचना समावेश गर्दछ, जसले उच्च संरचनात्मक कठोरता र सनकी भारहरूमा बलियो प्रतिरोध ल्याउँछ, सामान्य रोटरी क्ल्याम्प सिलिन्डरहरू भन्दा राम्रो ±1.5° को उच्च कोणीय स्थिति सटीकता प्राप्त गर्दछ। दुई संरचनात्मक प्रकारहरू उपलब्ध छन्: साँघुरो workpieces को लागी एकल दबाव प्लेट संग ACK र चौडा workpieces को लागी ACKD डबल दबाव प्लेट; घडीको उल्टो बायाँ घुमाउरो (L) र घडीको दिशामा दायाँ घुमाउरो (R) साइट लेआउटसँग मिलाउन चयन गर्न योग्य छन्। कार्य चक्र: पिस्टन रड फिर्ता लिन्छ र माथि उठ्छ → वर्कपीस हस्तक्षेपबाट बच्न घुमाउँछ → क्ल्याम्पिंगको लागि तल विस्तार हुन्छ; रिलिज रिसेट गर्नको लागि उल्टो क्रममा चल्छ। पिस्टन रड तातो-उपचार मिश्र धातु इस्पातबाट बनेको छ, सिलिन्डर ट्यूबले कडा एनोडाइजिंग पार गर्दछ, उत्कृष्ट पहिरन प्रतिरोध, जंग प्रतिरोध, कम हावा चुहावट र लामो सेवा जीवन महसुस गर्न आयातित उच्च-सम्पादन सील रिंगहरूसँग मेल खान्छ। प्वालहरू मार्फत चार तल प्रत्यक्ष स्थापना र फ्ल्यान्ज माउन्ट समर्थन गर्दछ; बिल्ट-इन सेन्सर ग्रुभहरूले क्ल्याम्प र रिलीज स्थिति निगरानी गर्न चुम्बकीय स्विच असेंबलीलाई सुविधा दिन्छ। प्रत्येक बोर निश्चित मानक क्ल्याम्पिङ स्ट्रोक संग सुसज्जित छ; φ63 को अधिकतम क्ल्याम्पिङ बल 0.5 MPa सञ्चालन दबाव अन्तर्गत 1050 N मा पुग्छ। कार्य दबाव दायरा 0.15 ~ 1.0 MPa −20 ℃ देखि 80 ℃ सम्म व्यापक तापमान अनुकूलन क्षमता संग। यसलाई मेसिन टुल टुलिङ, वेल्डिङ पोजिसनिङ, स्ट्याम्पिङ प्रक्रियाका लागि एन्टी-सिफ्टिङ फिक्सिङ, इलेक्ट्रोनिक ट्रेको फिक्स्चर क्ल्याम्पिङ र टर्नओभर मेकानिजमको स्थितिमा व्यापक रूपमा अपनाइन्छ। यसले मेकानिकल लेआउटलाई सरल बनाउन र स्थापना ठाउँ बचत गर्न छुट्टै रोटरी र क्ल्याम्पिङ सिलिन्डरहरू प्रतिस्थापन गर्दछ। सैद्धान्तिक क्ल्याम्पिङ बल ≥ वास्तविक लोड × 1.5 सुरक्षा कारकको साथ उचित बोर साइज चयन गर्नुहोस्, र मेकानिकल टक्कर विरुद्ध 3 ~ 5 मिमी स्ट्रोक मार्जिन सुरक्षित गर्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

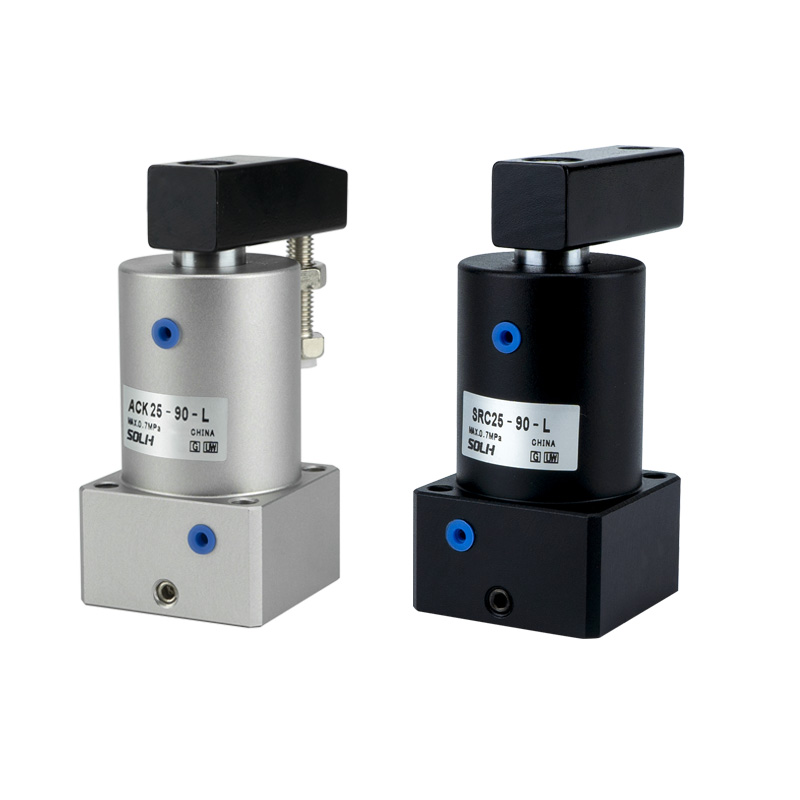

ACK श्रृंखला कोण सिलिन्डर | 90°/180° रोटेशन र डाउनवर्ड क्ल्याम्प २-इन-१ सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

SOLH ACK शृङ्खला 90°/180° रोटेशन र रैखिक डाउनवर्ड क्ल्याम्पिङ गतिलाई एकीकृत गर्ने उच्च-प्रदर्शन 2-in-1 कोण सिलिन्डर हो। φ25mm देखि φ63mm सम्म बोर साइजहरू कभर गर्दै, यसले उच्च परिशुद्धता र बलियो सनकी लोड प्रतिरोधको लागि एक पेशेवर तीन-गाइड-ग्रुभ संरचना अपनाउछ। वैकल्पिक एकल-पक्षीय/डबल-पक्षीय दबाव प्लेटहरू र बायाँ/दायाँ घुमाउने दिशाहरू पूर्ण रूपमा विविध फिक्स्चर लेआउटहरूमा अनुकूल हुन्छन्। उच्च कठोरता, लामो सेवा जीवन र भारी-लोड क्ल्याम्पिङ क्षमताको विशेषता रहेको, ACK सिलिन्डर स्वचालित टुलिङ, वेल्डिङ स्थिति र मुद्रांक फिक्सिङ प्रक्रियाहरूमा स्पेस-सीमित वर्कपीस क्ल्याम्पिङ स्टेशनहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ।

1. कम्पाउन्ड रोटेशन र क्ल्याम्पिङ कार्य

• मानक कार्य अनुक्रम: फिर्ता लिनुहोस् → 90°/180° बायाँ/दायाँ घुमाउनुहोस् → डाउनवर्ड क्ल्याम्पिङको लागि विस्तार गर्नुहोस्

• अनुक्रम रिसेट गर्नुहोस्: रिलिज क्ल्याम्प → रिभर्स रोटेशन → विस्तार र रिसेट गर्न फिर्ता लिनुहोस्

• उच्च परिशुद्धता स्थिति: मानक 90° रोटेशन कोण ±1.5° उच्च शुद्धता संग; 180° रोटेशन प्रकार वैकल्पिक, दोहोर्याउने र भरपर्दो workpiece स्थिति सुनिश्चित गर्दै।

2. उच्च कठोरता र विस्तारित सेवा जीवन

• तीन-गाइड-ग्रुभ संरचना: अनुकूलित तीन-दिशा मार्गनिर्देशन डिजाइनले उत्कृष्ट गति स्थिरता, उच्च मार्गनिर्देशन सटीकता र बलियो एन्टी-डिफ्लेक्शन क्षमता प्रदान गर्दछ, प्रभावकारी रूपमा क्ल्याम्पिङको समयमा सनकी लोडको प्रतिरोध गर्दछ।

• उच्च-शक्ति सामग्री कन्फिगरेसन: पिस्टन रडले उत्कृष्ट पहिरन प्रतिरोध र स्थायित्वको लागि तातो उपचार प्रक्रियाको साथ विशेष मिश्र धातु इस्पात अपनाउछ। सिलिन्डर बडीले जंग प्रतिरोध र संरचनात्मक कठोरता बढाउनको लागि कडा एनोडाइजिंग उपचार पार गर्दछ।

• प्रिमियम आयातित सिलहरू: प्रभावकारी रूपमा हावा चुहावट घटाउने र सिलिन्डरको समग्र सेवा जीवनलाई धेरै विस्तार गर्ने, जटिल कार्य अवस्थाहरूमा उत्कृष्ट अनुकूलन क्षमताको साथ आयातित सिल सामग्रीहरू अपनाउने।

3. लचिलो स्थापना र विविध कन्फिगरेसन

• वैकल्पिक दबाव प्लेट प्रकार: साँघुरो workpieces को लागि ACK एकल-पक्षीय दबाव प्लेट; फराकिलो workpieces को लागि ACKD डबल-पक्षीय दबाव प्लेट, विविध workpiece clamping मागहरू कभर।

• समायोज्य रोटेशन दिशा: L (घडीको उल्टो बायाँ घुमाउरो) र R (घडीको दिशामा दायाँ घुमाउने) विभिन्न अन-साइट स्टेशन लेआउटहरू मिलाउन वैकल्पिक।

• विश्वव्यापी माउन्टिंग डिजाइन: सिधा फिक्सिङको लागि प्वालहरू मार्फत 4 तलको साथ सुसज्जित, फ्ल्यान्ज माउन्टिङसँग उपयुक्त। आरक्षित मानक स्विच ग्रूभहरूले स्थिति पत्ता लगाउनका लागि चुम्बकीय स्विचहरूको सुविधाजनक स्थापनालाई अनुमति दिन्छ।

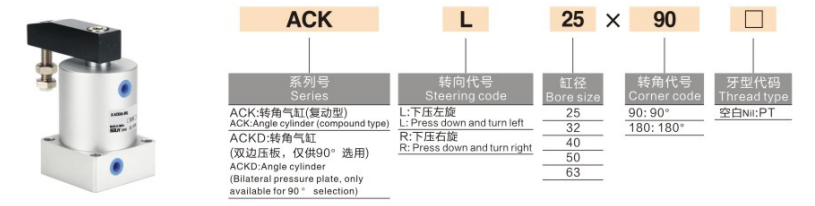

मोडेल नामकरण नियम र अर्डर उदाहरणहरू पूरा गर्नुहोस्

1. विशिष्ट मोडेल उदाहरणहरू: ACKL25-90, ACKDR40-90

कोड खण्ड	परिभाषा
ACK / ACKD	श्रृंखला प्रकार: ACK = एकल-पक्षीय दबाव प्लेट; ACKD = डबल पक्षीय दबाव प्लेट
एल / आर	घुमाउने दिशा: L = बाँया (घडीको उल्टो दिशामा); R = दायाँ (घडीको दिशामा)
२५/४०	बोर साइज: φ25/32/40/50/63mm
90 / 180	घुमाउने कोण: 90° (मानक) / 180° (वैकल्पिक)

2. मानक अर्डर उदाहरणहरू

• एकल-पक्षीय बायाँ परिक्रमा 90°: ACKL25-90 (φ25 बोर, बायाँ घुमाउरो, 90° मानक कोण)

• दोहोरो-पक्षीय दायाँ परिक्रमा 90°: ACKDR32-90 (φ32 बोर, डबल साइड प्लेट, दायाँ घुमाउरो, 90° कोण)

• ठूलो बोर हेवी-ड्युटी प्रकार: ACKL63-90 (φ63 अधिकतम बोर, बायाँ रोटेशन, भारी लोड क्ल्याम्पिङको लागि 90° कोण)

सामान्य प्राविधिक प्यारामिटरहरू (20℃, 0.5MPa मानक अवस्था)

१. आधारभूत विनिर्देशहरू

• सञ्चालन मोड: डबल-अभिनय मिश्रित गति (रोटेशन + डाउनवर्ड क्ल्याम्पिंग)

• कार्य दबाव दायरा: ०.१५~१.०एमपीए; प्रमाण दबाव: 1.5MPa

• परिवेशको तापक्रम: -20℃~80℃

• पिस्टन सञ्चालन गति: 50~200mm/s

• घुमाउने कोण: 90° (मानक); 180° (वैकल्पिक)

• मानक क्ल्याम्पिंग स्ट्रोक: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. सैद्धान्तिक क्ल्याम्पिङ बल (एकाइ: N @0.5MPa)

बोर साइज (मिमी)	φ२५	φ३२	φ40	φ50	φ63
क्ल्याम्पिङ फोर्स (N)	165	270	425	660	1050

३. उत्पादनको तौल (एकाइ: kg @90° मानक प्रकार)

बोर साइज (मिमी)	φ२५	φ३२	φ40	φ50	φ63
वजन (किग्रा)	0.6	0.9	1.5	2.4	3.8

विशिष्ट अनुप्रयोग परिदृश्यहरू

• मेसिन उपकरण र वेल्डिङ फिक्स्चर: workpiece स्थिति क्ल्याम्पिङ, वेल्डिङ फिक्सिङ र स्ट्याम्पिङ स्टेशन एन्टि-सिफ्टिङको लागि आदर्श। एकीकृत रोटेशन र क्ल्याम्पिङ 2-in-1 कार्यले मेकानिकल संरचनालाई सरल बनाउँछ र स्थापना ठाउँ बचत गर्छ।

• इलेक्ट्रोनिक र प्रेसिजन कम्पोनेन्ट प्रशोधन: प्यालेट क्ल्याम्पिङ, जिग फिक्सिङ र माइक्रो-सटीक भाग स्थितिको लागि उपयुक्त। यसले उच्च स्थिति सटीकता र कम धुलो उत्पादन, कडा परिशुद्धता र सफाई आवश्यकताहरू पूरा गर्दछ।

• स्वचालित स्थानान्तरण संयन्त्र: रोटरी टेबल लिमिटिङ, फ्लिपिङ मेकानिज्म पोजिसनिङ र छोटो-स्ट्रोक क्ल्याम्पिङ स्टेशनहरू, स्थिर, चिल्लो र दोहोर्याउन मिल्ने कम्पाउन्ड गति प्रदर्शन प्रदान गर्नका लागि व्यापक रूपमा लागू गरियो।

• भारी शुल्क फिक्सिंग कार्य सर्तहरू: बलियो क्ल्याम्पिङ बल र उत्कृष्ट एन्टि-सेन्ट्रिक-लोड क्षमताको साथ, यसले भारी वर्कपीस क्ल्याम्पिङ, मोल्ड फिक्सिङ र ठूलो-लोड सटीक स्थिति परिदृश्यहरूमा पूर्ण रूपमा अनुकूलन गर्दछ।

3-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक क्ल्याम्पिङ लोड अनुसार बोर साइज चयन गर्नुहोस्। सैद्धान्तिक क्ल्याम्पिंग बल ≥ वास्तविक लोड × 1.5 सुरक्षा कारक सुनिश्चित गर्नुहोस्; भारी शुल्क काम गर्ने अवस्थाहरूको लागि φ40 वा ठूलो बोरलाई प्राथमिकता दिनुहोस्।

२. स्ट्रोक चयन: मानक क्ल्याम्पिङ स्ट्रोक 12mm देखि 30mm सम्म हुन्छ। सञ्चालनको क्रममा मेकानिकल हस्तक्षेपबाट बच्न workpiece उचाइ अनुसार 3 ~ 5mm स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्।

३. कन्फिगरेसन चयन

￮ प्रेसर प्लेट प्रकार: साँघुरो workpieces को लागि ACK एकल-पक्षीय प्लेट छनोट गर्नुहोस्; चौडा workpieces को लागि ACKD डबल पक्षीय प्लेट चयन गर्नुहोस्।

￮ घुमाउने दिशा: वास्तविक स्टेशन लेआउट र मेकानिकल हस्तक्षेप अवस्था अनुसार L बायाँ रोटेशन वा R दायाँ रोटेशन चयन गर्नुहोस्।

एक वाक्य सारांश

SOLH ACK श्रृंखला कोण सिलिन्डरले 90°/180° रोटेशन र डाउनवर्ड क्ल्याम्पिङ एकीकरणलाई समर्थन गर्ने उच्च-सटीक तीन-गाइड-ग्रुभ संरचना अपनाउछ। वैकल्पिक एकल/डबल-साइड प्रेसर प्लेटहरू, लचिलो बायाँ/दायाँ रोटेशन र उत्कृष्ट हेभी-लोड एन्टी-डिफ्लेक्शन प्रदर्शनको साथ, यो विभिन्न अन्तरिक्ष-प्रतिबन्धित स्वचालित फिक्स्चर स्टेशनहरूको लागि उच्च-कठोरता र लामो-जीवन क्ल्याम्पिंग समाधान हो।
