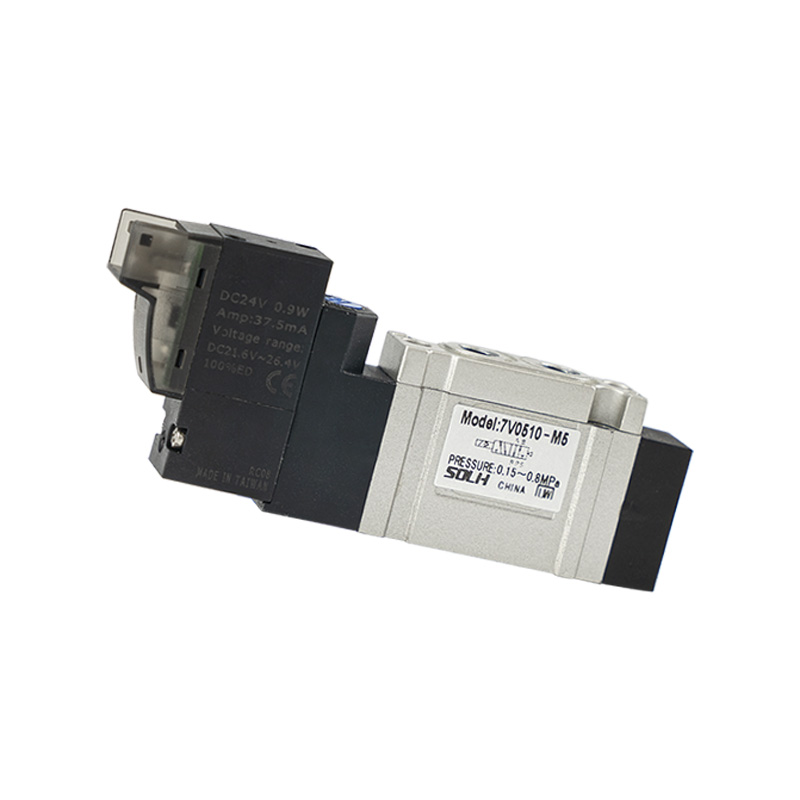

7V श्रृंखला कम्प्याक्ट पायलट 5/2 र 5/3 Solenoid भल्भ संचालित

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     SOLH 7V श्रृंखला एक कम्प्याक्ट पाइलट-संचालित दिशात्मक सोलेनोइड भल्भ हो जुन 5/2-वे र 5/3-वे प्रकार्यहरू समावेश गर्दछ, विशेष रूपमा सामान्य मानक वायवीय सर्किटहरूको लागि डिजाइन गरिएको। अनुकूलित प्रवाह च्यानलको साथ आन्तरिक केन्द्रीकृत निकास संरचना अपनाउदै, यसले उल्लेखनीय ठूलो प्रवाह क्षमता, द्रुत स्विच प्रतिक्रिया र कम पावर खपत प्रदान गर्दछ। यो स्ट्यान्डअलोन प्रयोग गर्न सकिन्छ वा धेरै सिलिन्डरहरूको केन्द्रीकृत नियन्त्रणको लागि मनिफोल्ड भल्भ बैंकहरूमा भेला गर्न सकिन्छ।

मूल संरचना र कार्यात्मक वर्गीकरण

 1. पोर्ट र स्थिति प्रकार्य परिभाषा:

   1.1 5/2 वे सोलेनोइड भल्भ: 1 इनलेट P, 2 काम गर्ने पोर्टहरू A/B, 2 निकास पोर्टहरू R/S

     -- १० प्रत्यय: एकल कुण्डल एकल सोलेनोइड स्प्रिङ रिटर्न

     -- 20 प्रत्यय: डबल कोइल डबल सोलेनोइड लचिङ प्रकार

   1.2 5/3 मार्ग डबल कोइल सोलेनोइड भल्भ (3 केन्द्र कोर कार्यहरू)

     -- 30C केन्द्र बन्द: सबै बन्दरगाहहरू मध्य स्थितिमा सिलिन्डर दबाबलाई क्ल्याम्पिङ होल्डिङको लागि लक गर्न पूर्ण रूपमा बन्द गरिएको छ

     -- 30E केन्द्र निकास: A & B निकास R/S मा जडान गरिएको छ अवशिष्ट दबाव सुरक्षित रूपमा छोड्न

     --30P केन्द्र दबाव आपूर्ति: P दुबै A र B मा जोडिएको छ, सिलिन्डरको दुबै छेउमा हावाको चाप कायम राख्छ

  2. ड्राइभ र संरचनात्मक सुविधा

     -- ड्राइभ प्रकार: पायलट संचालित डिजाइन, कम स्टार्टअप दबाब, अल्ट्रा-फास्ट प्रतिक्रिया र ठूलो प्रवाह आउटपुट

     -- आन्तरिक केन्द्रीकृत निकास: मुख्य निकास पोर्ट R/S मार्फत पाइलट हावा समान रूपमा निस्कन्छ, छरिएको पायलट निकास बिना सफा र व्यवस्थित पाइपिंग

श्रृंखला आकार र प्रवाह प्यारामिटर तालिका

विश्वव्यापी सामान्य प्राविधिक निर्दिष्टीकरण

     -- सञ्चालन दबाव दायरा: 0.15 ~ 0.8 MPa

     -- प्रमाण परीक्षण दबाव: 1.2 MPa

    -- सञ्चालन तापमान: -20 ℃ ~ +70 ℃ (हावा आपूर्तिमा कुनै आइसिङ छैन)

     -- प्रतिक्रिया समय स्विच गर्दै: ≤50 ms

     -- अधिकतम परिचालन आवृत्ति: 5 हर्ट्ज

     - कुंडल पावर खपत: DC = 0.7W; AC = 1.1VA

     -- मानक भोल्टेज विकल्पहरू

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     - सुरक्षा ग्रेड: IP40 धुलो प्रतिरोधी

     - भल्भ बडी सामाग्री: डाइ-कास्ट एल्युमिनियम मिश्र धातु

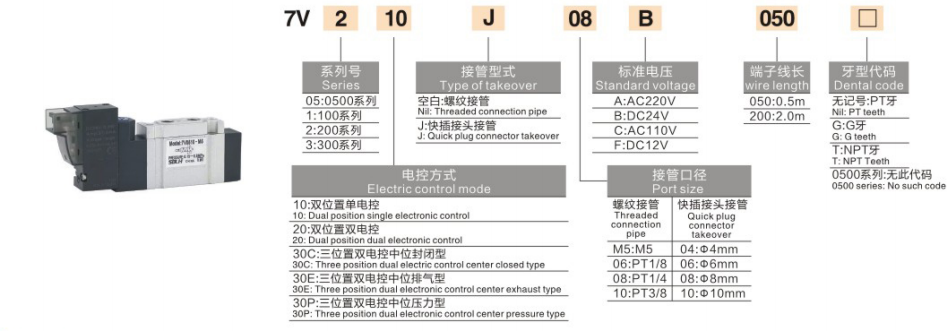

मोडेल नामकरण नियम पूरा गर्नुहोस्

  1. उदाहरण मोडेल: 7V210J08B050

     -- 7V: पाइलट संचालित 5/2 र 5/3 कम्प्याक्ट सोलेनोइड भल्भका लागि श्रृंखला कोड

     -- 2: साइज कोड (2 = 7V200 श्रृंखला, 1/4" पोर्ट)

     -- 10/20/30C/30E/30P: सर्किट प्रकार्य

        10 = 5/2 एकल कुंडल; 20 = 5/2 डबल कुंडल; 30 श्रृंखला = 5/3 तीन-स्थिति

     -- J: पोर्ट जडान फारम; J = पुश-इन द्रुत फिटिंग, खाली = मानक थ्रेड पोर्ट

     -- ०८: पोर्ट साइज कोड (०८ = १/४")

     --B: कुंडल भोल्टेज कोड (B=DC24V, A=AC220V)

     -- ०५०: केबल लम्बाइ कोड (०५० = ०.५ मिटर केबल)

सामान्य मानक सन्दर्भ मोडेलहरू

  1. 5/2 दुई-स्थिति श्रृंखला

     -- एकल कुंडल वसन्त रिटर्न: 7V110-06 (1/8", DC24V)

     --डबल कुण्डल लचिङ: 7V220-08 (1/4", AC220V)

  2. 5/3 तीन-स्थिति श्रृंखला

     -- केन्द्र बन्द दबाव होल्डिंग: 7V130C-06

     -- केन्द्र निकास दबाव रिलीज: 7V230E-08

     - केन्द्र दोहोरो पोर्ट दबाव: 7V330P-10

कोर उत्पादन लाभहरू

  1. परिष्कृत उच्च प्रवाह प्रदर्शन

     -- अनुकूलित आन्तरिक स्ट्रिमलाइन धावक डिजाइन, प्रवाह क्षमता परम्परागत 4V श्रृंखला सोलेनोइड भल्भको तुलनामा लगभग 30% ले बढ्यो, छिटो सिलिन्डर विस्तार र फिर्ता गर्ने गति महसुस गर्दै।

  2. लचिलो बहु-दिशा स्थापना र दोहोरो पोर्ट विकल्पहरू

     - तेर्सो र ठाडो माउन्ट समर्थन गर्दछ; दुई जडान मोडहरू: मानक थ्रेड पोर्ट वा द्रुत ट्युबिंग असेंबलीको लागि द्रुत पुश-इन फिटिंग।

  3. मनिफोल्ड एकीकृत मोड्युलर डिजाइन

     - बहु-स्टेशन मेनिफोल्ड भल्भ आधारसँग मिल्दो, क्याबिनेट स्थापना ठाउँ बचत गर्न र मुख्य एयर पाइपिंग लेआउटलाई सरल बनाउन धेरै भल्भहरू सँगै स्ट्याक गरिएको छ।

  4. अल्ट्रा कम पावर कुंडल

     -- कम वाटेज कुण्डल डिजाइनले तातो उत्पादन घटाउँछ, कम ऊर्जा खपतको साथ दीर्घकालीन निरन्तर ऊर्जावान कार्य अवस्थाहरूको लागि उपयुक्त।

  5. अल्ट्रा-लामो सेवा जीवनकाल

     -- सटीक आन्तरिक स्पूल र सील संरचना, न्यूनतम मर्मतसम्भार संग लाखौं स्विचिङ चक्र सम्म स्थिर प्रदर्शन।

एक वाक्य सारांश

     SOLH 7V कम्प्याक्ट पाइलट-संचालित सोलेनोइड भल्भले M5~3/8" पूर्ण पोर्ट साइजको साथ पूर्ण 5/2 एकल/डबल कुण्डल र 5/3 तीन केन्द्र प्रकार्य भेरियन्टहरू कभर गर्दछ, पारंपरिक 4V शृङ्खलाहरू भन्दा 30% उच्च प्रवाह, कम पावर खपत र सर्वव्यापी मानक सर्कलहरूका लागि स्वचालित नियन्त्रणको रूपमा मनिफोल्ड स्ट्याकेबल डिजाइन।
