SOLH 3V श्रृंखला 3/2-मार्ग वायमेटिक सोलेनोइड दिशात्मक नियन्त्रण भल्भहरू दुवै प्रत्यक्ष-अभिनय र पायलट-संचालित संरचनाहरू, एकल-अभिनय वसन्त रिटर्न सिलिन्डरहरू चलाउन र भ्याकुम वायमेटिक सर्किटहरू स्विच गर्नको लागि दर्जी-निर्मित छन्। सामान्य रूपमा बन्द (NC) र सामान्य रूपमा खुला (NO) कन्फिगरेसनहरूमा उपलब्ध छ, यो श्रृंखलाले सानो र मध्यम आकारको स्वचालित वायवीय प्रणालीको लागि मानक कोर नियन्त्रण घटकको रूपमा कार्य गर्दै, कम्प्याक्ट लेआउट, द्रुत प्रतिक्रिया र IP65 डस्टप्रूफ र वाटरप्रूफ सुरक्षा ग्रेडको साथ उच्च-शक्तिको हल्का एल्युमिनियम मिश्र धातु भल्भ बडीहरू अपनाउँछ।
पोर्ट लेआउटले सार्वभौमिक उद्योग मापदण्डहरू पछ्याउँछ: मुख्य एयर इनलेटको लागि P, सिलिन्डरहरू वा भ्याकुम सकरहरू जडान गर्ने पोर्टको कार्यान्वयनको लागि, कम परिचालन आवाज कम गर्न साइलेन्सरहरूसँग मिलाइएको निकास पोर्टको लागि। प्रत्यक्ष-अभिनय 3V1 र 3V2 भेरियन्टहरूले 0.05s अन्तर्गत स्विच प्रतिक्रियाको साथ 0~0.8 MPa भित्र विश्वसनीय शून्य-दबाव स्टार्टअप समर्थन गर्दछ, कम-दबाव ग्यास पाइपलाइनहरू र नकारात्मक-दबाव भ्याकुम नियन्त्रण परिदृश्यहरूको लागि पूर्ण रूपमा फिट हुन्छ। पायलट-संचालित 3V100/3V200/3V300 शृङ्खलाले ठूलो प्रवाह क्षमता र कम कुण्डल बिजुली खपत सुविधा दिन्छ, उच्च-प्रवाह परम्परागत वायवीय लूपहरू सन्तुष्ट गर्न स्थिर स्विचिङको लागि न्यूनतम इनलेट प्रेशर 0.15 MPa आवश्यक हुन्छ।
स्थापना र मर्मतसम्भारको समयमा सुविधाजनक अन-साइट डिबगिङको लागि थिमल-शैली म्यानुअल ओभरराइड बटनसँग सुसज्जित, सम्पूर्ण श्रृंखलाले स्थिर सील प्रदर्शनको साथ तेल-रहित सञ्चालनलाई समर्थन गर्दछ। M5, G1/8, G1/4 र G3/8 लगायत बहु थ्रेड विशिष्टताहरू वैकल्पिक छन्, मुख्यधाराको ग्लोबल AC र DC भोल्टेजहरू र DIN सकेट र फ्लाइङ लिडका दुईवटा तारिङ मोडहरूसँग जोडिएका छन्। यसले संरचनात्मक परिमार्जन बिना परम्परागत 3A एयर पाइलट भल्भ र 3L ह्यान्ड पुल भल्भलाई सीधा प्रतिस्थापन गर्न सक्छ, व्यापक रूपमा वर्कपीस क्ल्याम्पिङ ज्याकिङ मेकानिजम, भ्याकुम सोस्र्पसन स्विचिङ, वायमेटिक इन्टरलक प्रोटेक्शन र साना एक्ट्युएटरहरूको इन्चिङ नियन्त्रणमा प्रयोग गरिन्छ।
3V श्रृंखला 3/2 मार्ग वायवीय Solenoid भल्भ | प्रत्यक्ष र पायलट संचालित NC/NO नियन्त्रण भल्भ
ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH
1. उत्पादन अवलोकन र संरचनात्मक इन्टरफेस
SOLH 3V श्रृंखला एक मानक हो3/2 मार्ग विद्युतीय नियन्त्रण दिशात्मक solenoid भल्भ मा उपलब्ध छप्रत्यक्ष अभिनय रपाइलट द्वारा संचालित संरचनाहरू। विशेष रूपमा एकल-अभिनय सिलिन्डर नियन्त्रण, वायमेटिक सर्किट स्विचिङ र भ्याकुम प्रणाली नियमनका लागि डिजाइन गरिएको, यसले दुई मुख्य कन्फिगरेसनहरू प्रदान गर्दछ: सामान्य रूपमा बन्द (NC) र सामान्यतया खुला (NO)। टिकाऊ एल्युमिनियम मिश्र धातु शरीर, कम्प्याक्ट संरचना, द्रुत प्रतिक्रिया र वैकल्पिक शून्य-दबाव स्टार्टअपको साथ, यसले लघु वायवीय स्वचालन प्रणालीहरूको लागि मानक विश्वव्यापी नियन्त्रण भल्भको रूपमा कार्य गर्दछ।
1.1 मानक 3/2 मार्ग पोर्ट परिभाषा
•पी पोर्ट: मुख्य हावा इनलेट
•ए पोर्ट: काम गर्ने पोर्ट, एकल-अभिनय वायवीय सिलिन्डर वा भ्याकुम नोजलहरूसँग जोडिएको
•आर पोर्ट: एयर निकास पोर्ट, आवाज कम गर्न मफलर स्थापना गर्नुहोस्
1.2 ड्राइभ र संरचनात्मक वर्गीकरण
•ड्राइभ मोड: विद्युत चुम्बकीय प्रत्यक्ष अभिनय / पायलट संचालित वैकल्पिक
•श्रृंखला प्रकार: प्रत्यक्ष अभिनय (3V1/3V2); पायलट द्वारा संचालित (3V100/3V200/3V300)
•शारीरिक सामग्री: उच्च शक्ति एल्युमिनियम मिश्र धातु, हल्का र टिकाउ
२. ३/२ वे भल्भको कार्य सिद्धान्त
3V शृङ्खलाले एकल-कुंडल नियन्त्रण डिजाइन, NC र NO प्रकारहरूमा पूर्ण रूपमा स्वतन्त्र काम गर्ने तर्कको साथ विभाजित गर्दछ, स्वचालित रिसेट सिलिन्डर र भ्याकुम सर्किट नियन्त्रणको लागि व्यापक रूपमा प्रयोग गरिन्छ।
2.1 सामान्यतया बन्द (NC) - सबैभन्दा सामान्य प्रकार

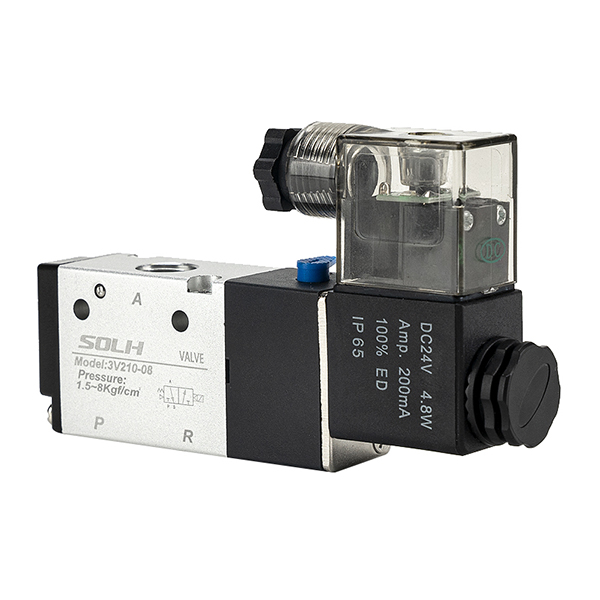

लागू मोडेलहरू: 3V110, 3V210, 3V310
•पावर अफ रिसेट स्थिति: वसन्त रिसेट P इनलेट पोर्ट सील; पोर्ट ए ले पोर्ट आरसँग निकासको लागि सञ्चार गर्दछ, कुनै आउटपुट दबाब छैन।
•पावर-अन वर्किंग स्टेट: विद्युत चुम्बकीय बलले भल्भ कोरलाई स्विच गर्न तान्छ; P इनलेट वायु आपूर्तिको लागि काम गर्ने पोर्टसँग जडान हुन्छ; आर निकास पोर्ट पूर्ण रूपमा बन्द छ।
2.2 सामान्यतया खुला (NO) प्रकार
लागू मोडेलहरू: 3V120, 3V220, 3V320
•पावर अफ रिसेट स्थिति: P इनलेटले निरन्तर हावा आपूर्तिको लागि काम गर्ने पोर्टसँग सञ्चार गर्दछ; R निकास पोर्ट बन्द छ।
•पावर-अन वर्किंग स्टेट: P इनलेट पोर्ट सील गरिएको छ; काम गर्ने पोर्टले दबाब राहत र निकासको लागि R पोर्टसँग सञ्चार गर्दछ।

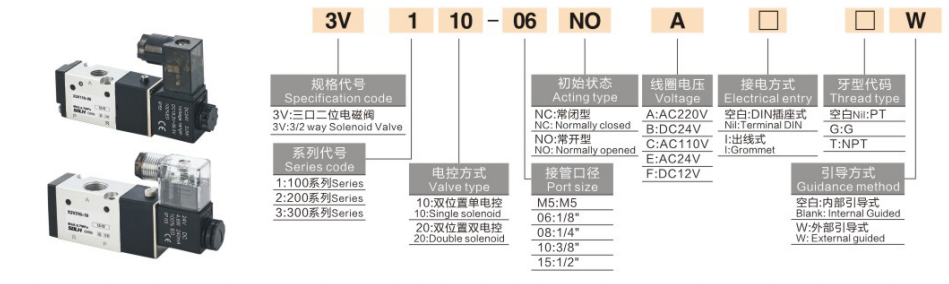

3. श्रृंखला वर्गीकरण र विशिष्टता प्यारामिटरहरू
3.1 प्रत्यक्ष-अभिनय श्रृंखला (3V1 / 3V2) - शून्य दबाव स्टार्टअप
कोर लाभ: 0MPa शून्य-दबाव स्टार्टअप, अल्ट्रा-फास्ट प्रतिक्रिया गति समर्थन गर्दछ (<0.05s), कम-दबाव र भ्याकुम काम गर्ने अवस्थाहरूको लागि स्थिर प्रदर्शन।

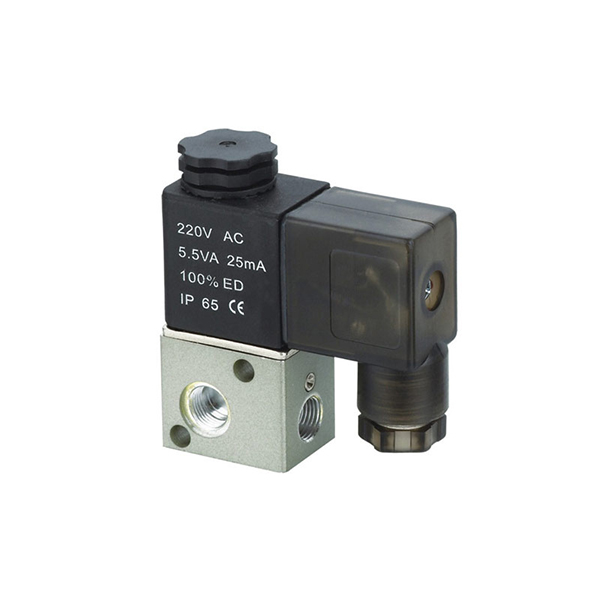

•3V1 माइक्रो श्रृंखला
○पोर्ट साइज: M5, G1/8 (06)
○प्रवाह क्षेत्र: 10.2 मिमी² (CV=0.6)
○विशिष्ट मोडेल: 3V1-06, 3V1-M5

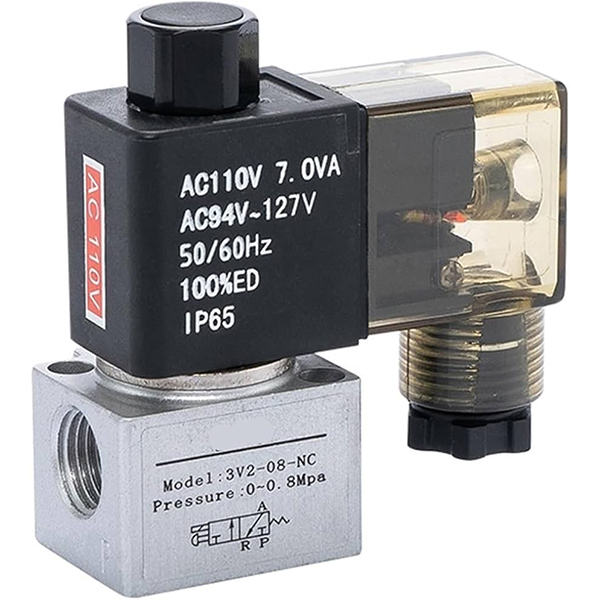

•3V2 मिनी श्रृंखला
○पोर्ट साइज: G1/8 (06), G1/4 (08)
○प्रवाह क्षेत्र: 17.0 मिमी² (CV=1.0)
3.2 पायलट-सञ्चालित श्रृंखला (3V100 / 3V200 / 3V300) - ठूलो प्रवाह
कोर लाभ: ठूलो प्रवाह क्षमता र कम बिजुली खपत; स्थिर स्विचिंगको लागि न्यूनतम स्टार्टअप दबाब चाहिन्छ, मानक दबाव वायवीय सर्किटहरूको लागि उपयुक्त।
फिल्टर गरिएको संकुचित हावा (फिल्टरेशन सटीकता ≥40μm)
कार्य दबाव दायरा
प्रत्यक्ष अभिनय (3V1/2): 0~0.8MPa (शून्य दबाव उपलब्ध) पायलट द्वारा संचालित (3V100/200/300): 0.15~0.8MPa
प्रमाण दबाव
1.2MPa
काम गर्ने तापमान
-20 ℃ ~ +70 ℃
सुरक्षा ग्रेड
IP65 (धूलो प्रतिरोधी र वाटरप्रूफ)
भोल्टेज सहिष्णुता
AC ±15%, DC ±10%
म्यानुअल डिबग यन्त्र
सुविधाजनक स्थापना र मर्मतका लागि थिमल प्रकार म्यानुअल परीक्षण बटन
स्नेहन आवश्यकता
स्नेहन-मुक्त सञ्चालन
6. कोर उत्पादन लाभहरू
•समर्पित 3/2 मार्ग डिजाइन: वसन्त-रिटर्न एकल-अभिनय सिलिन्डरहरूसँग पूर्ण रूपमा मेल खान्छ, क्ल्याम्पिङ, ज्याकिङ र रिसेट वायमेटिक कार्यान्वयनको लागि विशेष।
•दोहोरो कार्य मोडहरू: वैकल्पिक सामान्य रूपमा बन्द (पावर-अफ रिसेट) र सामान्य रूपमा खुला (पावर-अफ काम गर्ने) प्रकारहरू विविध प्रक्रिया तर्कमा अनुकूलन गर्न।
•डुअल ड्राइभ विकल्पहरू: प्रत्यक्ष-अभिनय प्रकारले भ्याकुम/कम-दबाव परिदृश्यहरूको लागि शून्य-दबाव स्टार्टअपलाई समर्थन गर्दछ; पायलट-संचालित प्रकारले ठूलो प्रवाह र कम-शक्ति स्थिर सञ्चालन महसुस गर्दछ।
•कम्प्याक्ट र टिकाउ: मिनी एकीकृत संरचना, उत्कृष्ट सील प्रदर्शन, लामो सेवा जीवन र स्नेहन-मुक्त डिजाइन।
•लचिलो इलेक्ट्रिकल कन्फिगरेसन: बहु भोल्टेज विशिष्टताहरू (AC220V/110V/24V, DC24V/12V) र दोहोरो तारिङ मोडहरू विश्वव्यापी मिल्दो मागहरू पूरा गर्छन्।
•उच्च अनुकूलता: 3A वायमेटिक कन्ट्रोल भल्भ र 3L ह्यान्ड पुल भल्भको रूपमा समान स्थापना आकार, प्रत्यक्ष प्रतिस्थापन र अपग्रेड समर्थन।
•भ्याकुम जेनरेटर र भ्याकुम सक्शन नोजल प्रणाली स्विचिङ (प्रत्यक्ष-अभिनय प्रकारले नकारात्मक दबाव नियन्त्रणलाई समर्थन गर्दछ)
•वायमेटिक सर्किट अन-अफ नियन्त्रण, उपकरण सुरक्षा इन्टरलक, सानो एक्चुएटर जोग सञ्चालन
•मानक वायवीय प्रणालीहरूमा 3A वायु-नियन्त्रित भल्भ र 3L हात-संचालित भल्भहरूको लागि प्रत्यक्ष प्रतिस्थापन
एक वाक्य सारांश
SOLH 3V श्रृंखला NC/NO डुअल मोडहरू र प्रत्यक्ष/पाइलट डुअल ड्राइभ संरचनाहरू सहितको मानक 3/2 मार्ग इलेक्ट्रोम्याग्नेटिक दिशात्मक भल्भ हो, व्यावसायिक रूपमा एकल-अभिनय सिलिन्डर ड्राइभ र भ्याकुम सर्किट नियन्त्रणमा लागू हुन्छ, लघु वायवीय स्वचालन प्रणालीहरूको लागि कोर नियन्त्रण घटकको रूपमा सेवा गर्दछ।
