ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

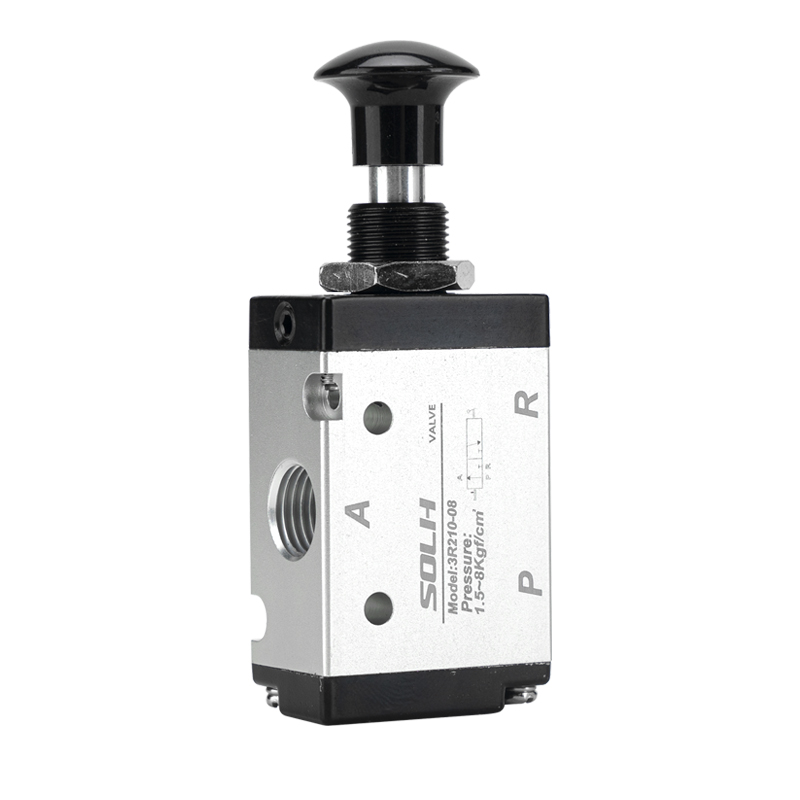

SOLH 3L श्रृंखला एक AirTAC मानक हो3/2 मार्ग म्यानुअल पुश-पुल दिशात्मक नियन्त्रण भल्भ सामान्यतया बन्द (NC) डिजाइनको साथ। यसले अक्षीय ह्यान्डल पुश एण्ड पुल एक्शन मार्फत वायवीय सर्किटहरू सिधै स्विच गर्छ। बिजुली वा वायमेटिक ड्राइभ स्रोतहरू बिना एक विशुद्ध म्यानुअल वायवीय घटकको रूपमा, यो विशेष रूपमा एकल-अभिनय सिलिन्डर नियन्त्रण, एयर सर्किट अन-अफ, जोग अपरेशन र उपकरण सुरक्षा इन्टरलक प्रणालीहरूमा लागू हुन्छ, व्यापक रूपमा डिबगिङ, आपतकालीन रोक र विस्फोट-प्रमाण कार्य परिदृश्यहरूमा प्रयोग गरिन्छ।
1.1 मानक 3-पोर्ट इन्टरफेस परिभाषा
• पी पोर्ट: मुख्य संकुचित एयर इनलेट पोर्ट
• ए पोर्ट: काम गर्ने आउटपुट पोर्ट, एकल-अभिनय सिलिन्डरहरूसँग जोडिएको
• आर पोर्ट: निकास पोर्ट, आवाज घटाउनको लागि समर्थन मफलर स्थापना
• ड्राइभ मोड: अक्षीय सीधा म्यानुअल पुश-पुल अपरेशन
• संरचनात्मक विशेषता: प्रेसिजन स्पूल प्रकार संरचना, उच्च-शक्ति एल्युमिनियम मिश्र धातु शरीर, निर्मित वसन्त स्वचालित रिसेट संयन्त्र
• सामान्य रिसेट अवस्था: आन्तरिक स्प्रिङले स्पूललाई कडा बनाउँछ, P इनलेट बन्द हुन्छ, काम गर्ने पोर्टले दबाब राहतको लागि R निकास पोर्टसँग सञ्चार गर्छ।
• कार्य पुल राज्य: भल्भ कोरलाई रिभर्स गर्न अक्षीय ह्यान्डललाई म्यानुअल रूपमा तान्नुहोस्, P पोर्टले हावा आपूर्तिको लागि A पोर्टसँग सञ्चार गर्छ, सिलिन्डर कार्य चलाउन R निकास पोर्ट बन्द छ।
• रिलिज रिसेट: ह्यान्डल खुकुलो पार्नुहोस्, भल्भ वसन्त बलद्वारा स्वचालित रूपमा रिसेट हुन्छ, हावाको सेवन बन्द हुन्छ र अवशिष्ट दबाब समाप्त हुन्छ।
• कोर तर्क: मानक NC सामान्यतया म्यानुअल रिसेट प्रकार्यको साथ बन्द संरचना, प्रभावकारी रूपमा दुरुपयोग रोक्न र उपकरण सुरक्षा सुनिश्चित गर्दछ।

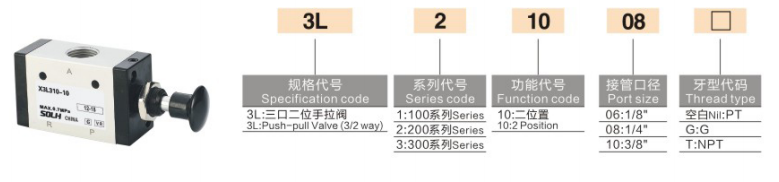

1. कोडिङ तर्क: 3L [साइज कोड] 10 - [पोर्ट साइज] [थ्रेड प्रकार]
|
कोड खण्ड |
विस्तृत परिभाषा |
|
3L |
3/2 बाटो म्यानुअल हात पुल भल्भ श्रृंखला |
|
साइज कोड |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
3/2 मार्ग वसन्त रिसेट संरचनाको लागि निश्चित कोड |
|
पोर्ट साइज |
०६=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
थ्रेड प्रकार |
खाली = PT मानक थ्रेड; T=NPT थ्रेड; G=G थ्रेड |
2. मुख्यधारा साझा मोडेलहरू
• 3L110-06: G1/8 पोर्ट, माइक्रो वायमेटिक प्रणालीहरूको लागि सानो आकार हात पुल भल्भ
• 3L210-08: G1/4 पोर्ट, सबैभन्दा विश्वव्यापी मोडेल, मानक एकल-अभिनय सिलिन्डरहरूसँग पूर्ण रूपमा मेल खान्छ
• 3L310-10: G3/8 पोर्ट, उच्च-थ्रस्ट सिलिन्डर उपकरणहरूको लागि ठूलो प्रवाह डिजाइन
• 3L410-15: G1/2 ठूलो बोर पोर्ट, भारी शुल्क ठूलो प्रवाह वायवीय सर्किट लागि उपयुक्त
|
प्यारामिटर वस्तु |
विशिष्टता |
|
काम गर्ने माध्यम |
फिल्टर गरिएको संकुचित हावा (फिल्टरेशन सटीकता ≥40μm) |
|
कार्य दबाव दायरा |
0.15～0.8MPa |
|
प्रमाण दबाव |
1.2MPa |
|
काम गर्ने तापमान दायरा |
-20 ℃～+70 ℃ |
|
3L110-06 फ्लो प्यारामिटर |
प्रभावकारी क्षेत्र 10.2mm², Cv=0.6 |
|
3L210-08 प्रवाह प्यारामिटर |
प्रभावकारी क्षेत्र 17.0mm², Cv=1.0 |
|
3L310-10 प्रवाह प्यारामिटर |
प्रभावकारी क्षेत्र 28.0mm², Cv=1.65 |
|
स्नेहन आवश्यकता |
ल्युब-मुक्त डिजाइन (विशेष अवस्थाहरूको लागि वैकल्पिक स्नेहन) |
|
स्थापना विधि |
प्यानल माउन्टिंग / आधार माउन्टिंग, बहु-स्थिति निश्चित स्थापना |
|
शारीरिक सामग्री |
उच्च शक्ति एल्युमिनियम मिश्र धातु |
• शुद्ध म्यानुअल विस्फोट-प्रूफ सुरक्षा डिजाइन: कुनै विद्युतीय कम्पोनेन्टहरू र वायु नियन्त्रण स्रोतहरू छैनन्, शून्य स्पार्क जोखिम। आपतकालीन स्टप, उपकरण डिबगिङ र अल्ट्रा-उच्च परिचालन सुरक्षाको साथ विस्फोट-प्रूफ धुलो वातावरणको लागि उपयुक्त।
• श्रम बचत अक्षीय पुश-पुल अपरेशन: स्पष्ट प्रतिक्रिया र कुरकुरा उल्टो, स्थिर हात अनुभूति र जाम गर्न सजिलो छैन संग सीधा रैखिक ह्यान्डल कार्य।
• वसन्त स्वचालित रिसेट र NC सुरक्षा: पूर्वनिर्धारित रूपमा सामान्य रूपमा बन्द अवस्था, ह्यान्डल रिलिज गरेपछि स्वचालित रूपमा रिसेट र हावा आपूर्ति काट्छ, प्रभावकारी रूपमा गलत कार्यको कारणले गर्दा निरन्तर कार्यबाट बच्न।
• कम्प्याक्ट र टिकाऊ संरचना: कम घर्षण स्पूल डिजाइन, भरपर्दो सील, पहिरन प्रतिरोध र लामो सेवा जीवन संग एकीकृत एल्युमिनियम मिश्र धातु शरीर।
• व्यावसायिक एकल-अभिनय सिलिन्डर मिलान: ३/२ मार्ग समर्पित एयर सर्किट तर्क, वसन्त रिटर्न एकल-अभिनय सिलिन्डरहरू जस्तै क्ल्याम्पिङ र इजेक्शन मेकानिज्महरूमा पूर्ण रूपमा अनुकूलित।
• उच्च अनुकूलता र विनिमय क्षमता: 3A श्रृङ्खला वायमेटिक नियन्त्रण भल्भसँग एकरूप स्थापना आकार, प्रत्यक्ष प्रतिस्थापन र म्यानुअल/न्यूमेटिक नियन्त्रण मोडहरू स्विच गर्ने समर्थन।
• क्ल्याम्पिङ, इजेक्शन र वसन्त रिटर्न मोशन प्रणालीहरूको लागि एकल-अभिनय सिलिन्डरहरूको म्यानुअल नियन्त्रण
• वायवीय सर्किट अन-अफ नियन्त्रण, उपकरण जोग डिबगिङ र मर्मत सुरक्षा स्विच
• विस्फोट-प्रूफ क्षेत्रहरू, गैर-शक्ति र धुलो औद्योगिक वातावरणहरूको लागि म्यानुअल वायवीय नियन्त्रण
• म्यानुअल/न्यूमेटिक कम्पोजिट नियन्त्रणको लागि 3A वायवीय भल्भसँग मिलेको वायवीय तर्क प्रणालीहरू
SOLH 3L श्रृंखला एक क्लासिक 3/2 तरिका हो NC सामान्यतया वसन्त स्वचालित रिसेट संग म्यानुअल पुश-पुल भल्भ बन्द। यो एकल-अभिनय सिलिन्डर वायवीय प्रणालीहरूको लागि विशेष रूपमा डिजाइन गरिएको एक कम्प्याक्ट, सुरक्षित र टिकाऊ मानक म्यानुअल नियन्त्रण घटक हो।
