3A श्रृंखला एयर भल्भ | ३/२ बाटो

SOLH 3A श्रृंखला 3/2-मार्ग बाह्य वायु-संचालित दिशात्मक नियन्त्रण भल्भहरू मुख्यधारा उद्योग मापदण्डहरू अनुसार निर्मित छन्। कुनै पनि विद्युत चुम्बकीय कुण्डल बिना वायवीय संकेत इनपुट द्वारा पूर्ण रूपमा संचालित, यो श्रृंखला एकल-अभिनय वायवीय सिलिन्डरहरूको विस्तार, फिर्ता लिने र दबाब अवधारणलाई शासन गर्न इन्जिनियर गरिएको छ। यसले सबै-विद्युत-रहित वायवीय सर्किटहरू, खतरनाक विस्फोटक वायुमण्डलहरू र असफल-सुरक्षित औद्योगिक मेसिनरीहरूको लागि महत्वपूर्ण सुरक्षा नियन्त्रण तत्वको रूपमा कार्य गर्दछ। मानक तीन-पोर्ट लेआउटले विश्वव्यापी औद्योगिक परिभाषाहरू पछ्याउँछ: मुख्य कम्प्रेस्ड एयर सप्लाई इनलेटको लागि P, एकल-अभिनय सिलिन्डरहरूमा सीधा जडान भएको कार्य आउटलेटको लागि, र दबाव राहत र द्रुत वसन्त रिसेटको लागि निकास पोर्टको लागि R। दुई नियन्त्रण कन्फिगरेसनहरू उपलब्ध छन्। एकल वायमेटिक नियन्त्रण मोडेलहरू (3A × 10) बाह्य हावा संकेतहरू प्राप्त गरेपछि स्विच गर्नुहोस् र विफल-सुरक्षित रिसेट कार्यसम्पादनको ग्यारेन्टी गर्न नियन्त्रण वायु संकेत हटाइएपछि बिल्ट-इन स्प्रिंगहरू मार्फत स्वचालित रूपमा रिसेट हुन्छ। डबल न्यूमेटिक कन्ट्रोल भेरियन्टहरू (3A × 20) लेचिङ स्पूल संरचना अपनाउने, लामो समयसम्म क्ल्याम्पिङ र पोजिसनिङ कायम राख्न कन्ट्रोल हावा विच्छेद भएपछि पनि भल्भ पोजिसनलाई लगातार लक गर्ने। उच्च-शक्तिको एल्युमिनियम मिश्र धातु भल्भ बडीहरू र सटीक-मशिन स्पूलहरूसँग निर्मित, भल्भहरूले 0.15 ~ 0.8 MPa को कार्य दबाव दायरा भित्र 40 μm भन्दा माथि फिल्टर गरिएको कम्प्रेस्ड हावा अन्तर्गत तेल-रहित सञ्चालनलाई समर्थन गर्दछ। मिनिएचर 3A100 देखि हेभी-ड्युटी हाई-फ्लो 3A400 कभर M5 देखि G1/2 थ्रेड जडानहरू सम्मका चार आयामी विनिर्देशहरू, र NPT थ्रेडहरू विदेशी परियोजनाहरूको लागि वैकल्पिक छन्। आन्तरिक विद्युतीय भागहरू बिना, भल्भले आन्तरिक विस्फोट-प्रमाण प्रदर्शन गर्दछ, ज्वलनशील, धुलो र आर्द्र काम गर्ने वातावरणको लागि पूर्ण रूपमा उपयुक्त। यसले मोड्युलर भल्भ बैंकहरूको लागि अनियमित बहु-कोण स्थापना र मेनिफोल्ड एसेम्बलीलाई समर्थन गर्दछ, व्यापक रूपमा वर्कपीस क्ल्याम्पिङ मेकानिजमहरू, वायमेटिक सुरक्षा इन्टरलक प्रणालीहरू र लामो-अवधि स्थिति स्टेशनहरूमा तैनात गरिएको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

3A श्रृंखला 3/2 मार्ग वायवीय नियन्त्रण भल्भ | बाह्य वायु संचालित दिशात्मक भल्भ

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर इन्टरफेस प्रकार्य

SOLH 3A श्रृंखला एक मुख्यधारा हो3/2 मार्ग बाह्य वायु संचालित दिशात्मक नियन्त्रण भल्भ Airtac मानक विनिर्देशहरू निम्न। इलेक्ट्रोम्याग्नेटिक कोइलको सट्टा हावाको संकेतद्वारा विशुद्ध रूपमा संचालित, यसले टेलिस्कोपिक आन्दोलन र एकल-अभिनय सिलिन्डरहरूको दबाब होल्डिङ नियन्त्रणमा विशेषज्ञता दिन्छ। यसले हावाको सेवन, स्थिति होल्डिङ र निकासको सुरक्षित र स्थिर वायवीय तर्कलाई महसुस गर्छ, गैर-विद्युतीय वायवीय प्रणालीहरू, विस्फोट-प्रूफ वातावरण र असफल-सुरक्षित उपकरणहरूको लागि मुख्य सुरक्षा नियन्त्रण घटकको रूपमा सेवा गर्दै।

1.1 मानक 3-पोर्ट इन्टरफेस परिभाषा

• पी पोर्ट: कम्प्रेस्ड हावा आपूर्तिको लागि मुख्य हावा इनलेट पोर्ट

• ए पोर्ट: काम गर्ने आउटपुट पोर्ट, सिधै एकल-अभिनय सिलिन्डरहरूसँग जोडिएको

• आर पोर्ट: दबाव राहत र द्रुत रिसेटको लागि निकास पोर्ट

1.2 कार्य तर्क र संरचनात्मक सुविधाहरू

• एकल वायवीय नियन्त्रण (3A110/210/310/410): रिभर्सिङको लागि एयर सिग्नल, सिग्नल कट-अफ पछि स्वचालित वसन्त रिसेट, असफल-सुरक्षित रिसेट डिजाइन।

• डबल वायमेटिक नियन्त्रण (3A120/220/320/420): वैकल्पिक दोहोरो हावा संकेत नियन्त्रण, मेमोरी लचिङ प्रकार्यको साथ एयर कट-अफ पछि हालको स्थिति कायम राख्छ।

• कोर संरचना: उच्च परिशुद्धता स्पूल प्रकार संरचना, बाह्य वायवीय ड्राइभ, टिकाउ एल्युमिनियम मिश्र धातु बडी, मानक ल्युब-मुक्त अपरेशन (चरम कार्य अवस्थाहरूको लागि विशेष स्नेहन उपलब्ध)।

2. मानक मोडेल कोडिङ नियमहरू र सामान्य मोडेलहरू

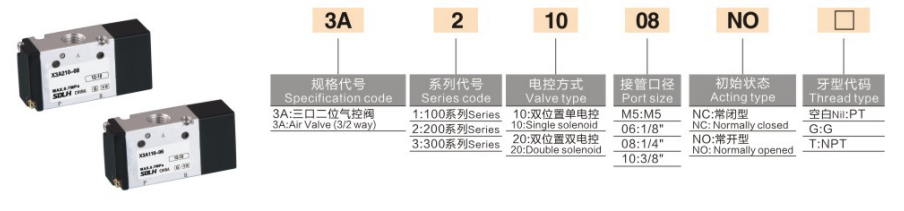

1. कोडिङ तर्क: 3A [श्रृङ्खला आकार] [नियन्त्रण प्रकार] - [पोर्ट साइज]

कोड खण्ड	विस्तृत परिभाषा
3A	3/2 बाटो बाह्य वायवीय नियन्त्रण भल्भ श्रृंखला
श्रृंखला आकार	1 = 100 माइक्रो श्रृंखला; 2 = 200 मध्यम श्रृंखला; 3 = 300 ठूलो प्रवाह श्रृंखला; 4 = 400 भारी शुल्क श्रृंखला
नियन्त्रण प्रकार	1 = एकल वायवीय नियन्त्रण (वसन्त रिसेट); 2 = डबल वायमेटिक नियन्त्रण (स्थिति मेमोरी)
पोर्ट साइज	M5 / 06=G1/8"; 08=G1/4"; 10=G3/8"; 15=G1/2"

2. सामान्य मोडेल विशिष्टता र अनुप्रयोग परिदृश्यहरू

मोडेल	विशिष्टता	लागू परिदृश्यहरू
3A110-M5	माइक्रो साइज, एकल वायमेटिक नियन्त्रण, M5 थ्रेड	मिनी सिलिन्डर, माइक्रो स्वचालित उपकरण
3A210-06	मध्यम आकार, एकल वायवीय नियन्त्रण, G1/8"	मानक एकल-अभिनय clamping सिलिन्डर
3A220-08	मध्यम आकार, डबल वायवीय नियन्त्रण, G1/4"	स्थिति मेमोरीको साथ लामो-समय दबाब होल्डिंग स्टेशनहरू
3A310-10	ठूलो प्रवाह, एकल वायवीय नियन्त्रण, G3/8"	ठूलो बोर सिलिन्डर र उच्च जोर उपकरण

3. कोर प्राविधिक प्यारामिटरहरू

प्यारामिटर वस्तु	विशिष्टता
काम गर्ने माध्यम	फिल्टर गरिएको संकुचित हावा (फिल्टरेशन सटीकता ≥40μm)
कार्य दबाव दायरा	0.15～0.8MPa
प्रमाण दबाव	1.2MPa
काम गर्ने तापमान दायरा	-20 ℃～+70 ℃
पोर्ट थ्रेड प्रकार	मानक G थ्रेड, वैकल्पिक NPT थ्रेड
अधिकतम कार्य आवृत्ति (लोड छैन)	5 पटक/सेकेन्ड
शारीरिक सामग्री	उच्च शक्ति एल्युमिनियम मिश्र धातु
स्नेहन आवश्यकता	ल्युब-फ्री डिजाइन (विशेष कार्य अवस्थाहरूको लागि वैकल्पिक स्नेहन)

4. कोर उत्पादन लाभहरू

• शुद्ध वायवीय विस्फोट-प्रूफ डिजाइन: भित्र कुनै विद्युतीय कम्पोनेन्टहरू छैनन्, धुलो, आर्द्र र ज्वलनशील विस्फोटक वातावरणमा पूर्ण रूपमा अनुकूलन योग्य। यसले स्वचालित रिसेट र उपकरण सुरक्षा सुनिश्चित गर्दछ जब वायु स्रोत वा शक्ति असफल हुन्छ, अल्ट्रा-उच्च परिचालन विश्वसनीयताको साथ।

• दोहोरो नियन्त्रण मोड अनुकूलन क्षमता: सुरक्षित रिसेट र दबाब होल्डिङको लागि एकल वायवीय नियन्त्रण; एयर कट-अफ स्थिति मेमोरी र लामो-समय लकको लागि डबल वायवीय नियन्त्रण, सबै परम्परागत एकल-अभिनय सिलिन्डर नियन्त्रण तर्कलाई कभर गर्दै।

• उच्च दक्षता सील प्रदर्शन: विशेष सतह उपचार प्रक्रियाको साथ सटीक स्पूल संरचना, कम स्टार्टअप दबाब, उत्कृष्ट हावा टाइटनेस, स्थिर स्विचिंग र लामो सेवा जीवन।

• लचिलो र अन्तरिक्ष बचत स्थापना: बहु-कोण मनमानी स्थापना समर्थन गर्दछ। यसलाई स्वतन्त्र रूपमा प्रयोग गर्न सकिन्छ वा मोड्युलर भल्भ समूहहरू बनाउनको लागि मेनिफोल्ड आधारहरूसँग एकीकृत गर्न सकिन्छ, प्रभावकारी रूपमा उपकरण स्थापना ठाउँ बचत गर्न।

5. विशिष्ट अनुप्रयोग परिदृश्यहरू

• एकल-अभिनय सिलिन्डर नियन्त्रण: टेलिस्कोपिक कार्यहरू जस्तै ज्याकिङ, क्ल्याम्पिङ र फ्लिपिङ, सिलिन्डर एयर इन्टेकद्वारा विस्तारित र वसन्त रिसेटद्वारा फिर्ता लिने जस्ता कार्यहरू महसुस गर्दछ।

• उपकरण सुरक्षा इन्टरलक प्रणाली: हावाको स्रोत असफल हुँदा वा उपकरण बन्द हुँदा स्वचालित रूपमा रिसेट र दबाव रिलीज गर्छ, मेकानिकल जामिङबाट बच्न र उत्पादन सुरक्षा सुनिश्चित गर्दछ।

• दीर्घकालीन दबाब होल्डिंग कार्य स्टेशनहरू: डबल वायमेटिक नियन्त्रण मोडले निरन्तर हावा आपूर्ति बिना स्थिर सिलिन्डर स्थिति कायम राख्छ, लामो समय क्ल्याम्पिङ र स्थिति प्रक्रियाहरूको लागि उपयुक्त।

एक वाक्य सारांश

SOLH 3A श्रृंखला एकल/डबल एयर कन्ट्रोल मोड, सटीक स्पूल सील र एल्युमिनियम मिश्र धातु बडीको साथ एक मानक 3/2 मार्ग बाह्य वायवीय नियन्त्रण भल्भ हो। यो एकल-अभिनय वायवीय सिलिन्डरहरूको सुरक्षित रिभर्सिङ र दबाब होल्डिङ नियन्त्रणको लागि रुचाइएको कोर कम्पोनेन्ट हो।
