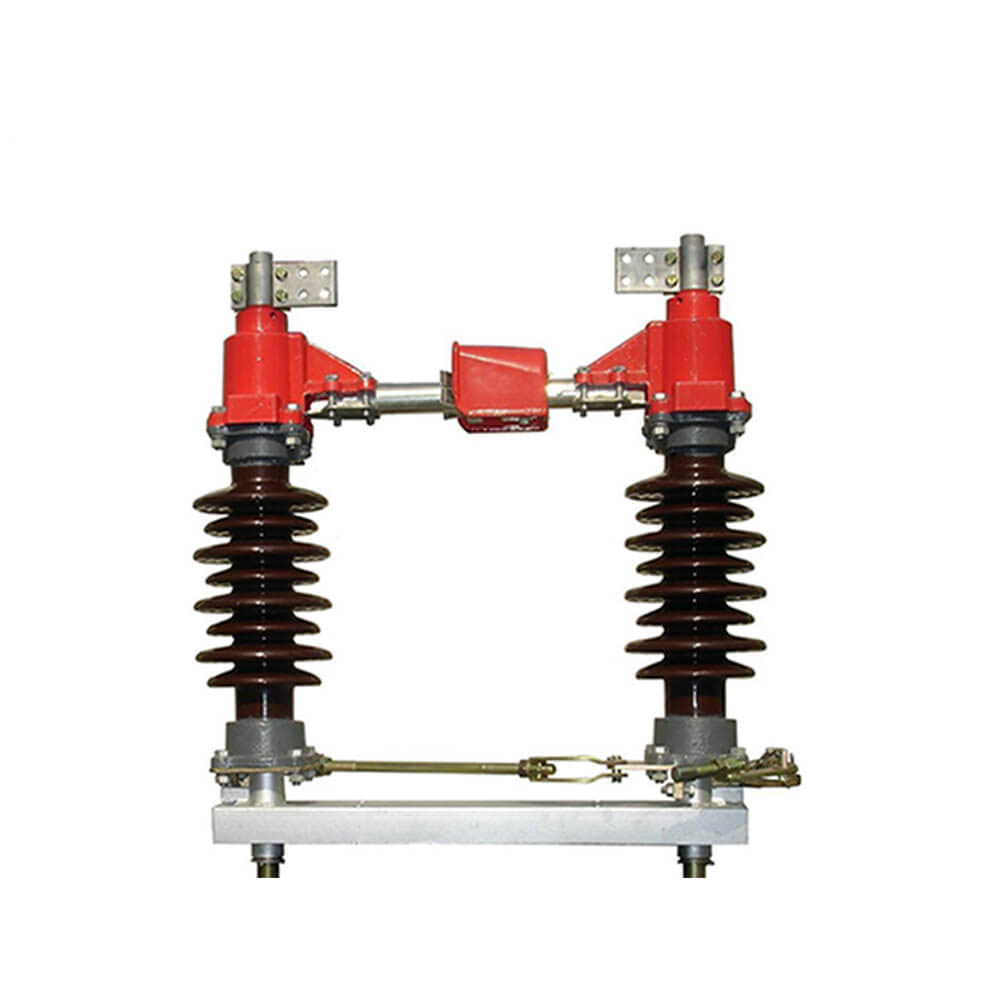

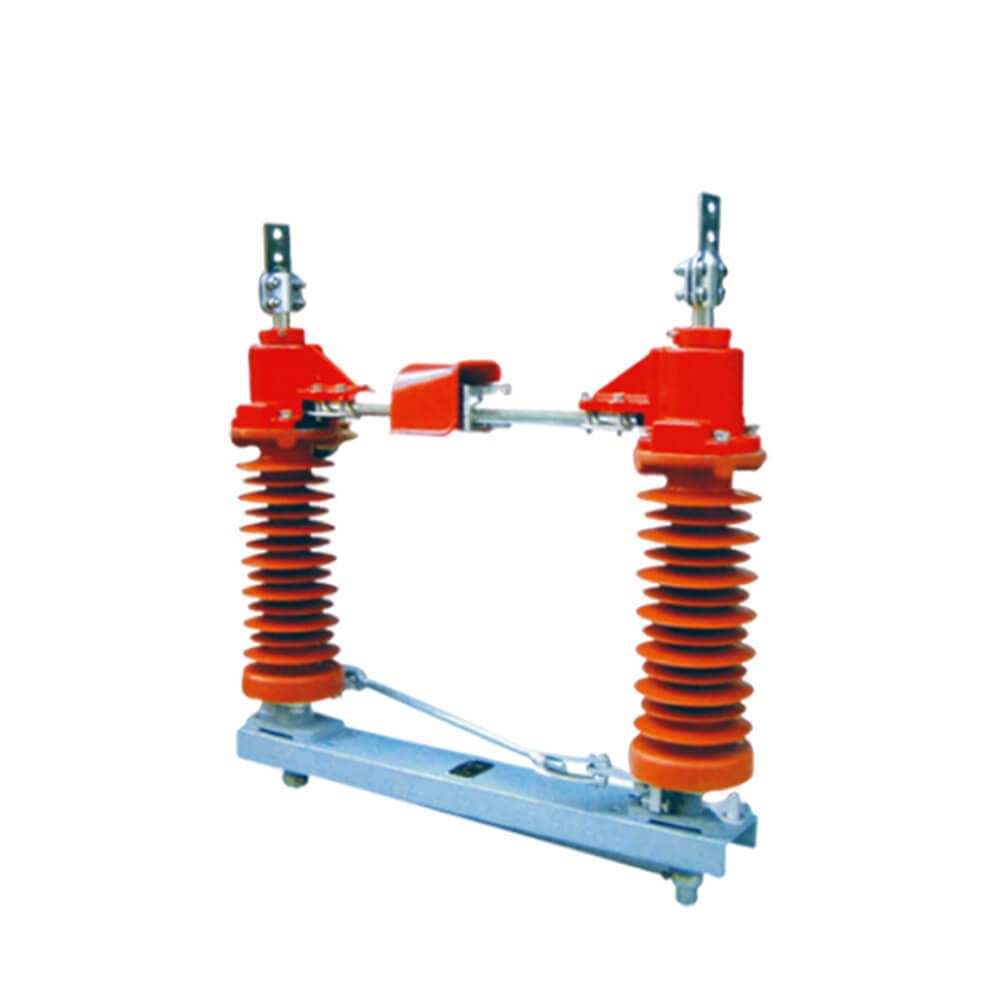

GW4-12 (40.5)) आउटडोर एचभी विचलित स्विच स्विच

  उच्च भोल्टेज बिग्रिनेक्टर विद्युतीय प्रणालीमा एक महत्त्वपूर्ण स्विच उपकरण हो जुन उच्च भोल्टेज सर्किट सर्किटरको साथ सँगै प्रयोग गर्नु आवश्यक छ। यो जडान गर्दै, भोल्टेज र लोडको सर्तमा उच्च भोल्टेज उपकरणको लाइनहरू काट्न वा घुमाउनेहरूका लागि प्रयोग गरिन्छ। यसको मुख्य कार्यहरू हुन्: भोल्टेजलाई अलग गर्न, प्रयोग र कटौती वर्कमा मात्र उच्च-मतदान विद्युतीय उपकरणहरू र उपकरणहरूको सुरक्षा सुनिश्चित गर्न सक्दछ, यो भन्नु हो, यो चाप छैन, यो चाप हो; स्थापना स्थानका अनुसार यो इनडोर प्रकारका र आउटडोर प्रकारमा विभाजन गर्न सकिन्छ, एकल स्तम्भ प्रकार, डबल स्तम्भ प्रकार र तीन स्तम्भ प्रकार, प्रत्येक भोल्टेज स्तरका लागि वैकल्पिक उपकरणहरूको साथ।

  GW4-12 (40.5)) आउटडोर एसी उच्च भोल्टेज विच्छेदन स्विच भोल्टेज खोल्न र सर्किट खोल्न प्रयोग गरिन्छ तर कुनै-कुनै लोड, 12 (45.5.)) केभी पावर प्रणाली। यो IEC12 -19 -19888444444 एसी बिच्छेदन स्विच र पृथ्वीनिंग स्विच र GB1985 र अन्य सापेक्ष मापदण्डहरू।

कार्य संयन्त्र

  उच्च भोल्टेज बिच्छ्नेक्टरले मर्मत कार्यमा उच्च भोल्टेज विद्युतीय उपकरणहरू र उपकरणहरूको सुरक्षा सुनिश्चित गर्न सक्दछ, र भोल्टेजलाई अलग पार्ने भूमिका खेल्न सक्छ। यो काट्न प्रयोग गर्न सकिदैन, इनपुट लोड वर्तमान र छोटो सर्किट वर्तमान। यो केवल केहि स्विच कार्यहरू गर्न प्रयोग गर्न सकिन्छ जुन बलियो आर्क उत्पादन गर्दैन, त्यसो भन्नु हो, यो चापको आवाश्यक छैन। बिभिन्न स्थापना स्थान अनुसार, यो इनडोर प्रकारका र आउटडोर प्रकारमा विभाजन गर्न सकिन्छ, र यो भ्रव्यण स्तम्भ प्रकार र तीन स्तम्भ प्रकारमा विभाजित गर्न सकिन्छ, प्रत्येक भोल्टेज स्तरका लागि वैकल्पिक उपकरणहरूको साथ। यसले विश्वसनीय रूपमा प्रत्यक्ष भागबाट उच्च-भोल्टेज वितरण उपकरणको पावर अफ अंशलाई पनि अलग गर्न सक्दछ, ताकि रखरखाव कार्यको सुरक्षा सुनिश्चित गर्न पनि। उच्च-भोल्टेज विच्छेदन गर्ने सबै सम्पर्कको सबै सम्पर्कहरू स्पष्ट ब्रेकिंग बिन्दुको साथ हावामा उजागर गरिन्छ। विच्छेदन गर्ने व्यक्तिसँग कुनै आर्क आविष्कार गरिएको उपकरण छैन, त्यसैले यो लोड वर्तमान वा छोटो सर्किट वर्तमान काट्न प्रयोग गर्न सकिदैन। अन्यथा उच्च भोल्टेजको कार्य अन्तर्गत, ब्रेकिंग पोइन्टले एक कडा आर्ग भूमिका खेल्छ, र फलहरू वा लोडले पनि यो गम्भीर दुर्घटना हो "।

  उच्च भोल्टेज बिच्छ्नेक्टरले प्रणालीको अपरेशन मोड परिवर्तन गर्न केही सर्किटहरू स्विच गर्न पनि प्रयोग गर्न सक्दछ। उदाहरणको लागि, एक डबल बस सर्किटरमा, एक उच्च भोल्टेज बिच्छ्नेक्टरले एक बसोबाट अर्को बसमा अपरेटिंग सर्टिट स्विच गर्न प्रयोग गर्न सकिन्छ।

संरचना सुविधा

 यो विच्छेदन स्विच प्याडस्टल, इन्सुलेटेड कोष्ठक, इलेक्ट्रिक सामग्री र अपरेटिंग संयन्त्र समावेश गर्दछ। प्रत्येक ध्रुवमा दुई टुक्रा छन्, र इलेक्ट्रिक ब्लेड प्रत्येक ब्रेसको शीर्षमा स्थापित छ र दुई ब्लेडहरू बीच दुई ब्ल्याकहरूको बीचमा छ। अपरेटिंग संयन्त्रको ड्राइभिंगको साथ, दुई ब्लेडहरू नजिकको घाइते डिग्री घुमाउन सक्छन्। हामी तीन एकल-ध्रुव अपविच्छेद गर्न सक्दछौं एक लिंकरमा एक लिंकमा एक लिंकमा एक लिंक मा एक लिंक मा कनेक्ट गर्न सक्दछ। यो विच्छेदन स्विच CS11 प्रकार वा CS1 dis प्रकार म्यानुअल संयन्त्रको साथ मिलान गर्न सकिन्छ, ईन्टाटो, CS17 पृथ्वीलिंग फिटिंगको साथ डिस्कनेक्ट स्विचमा प्रयोग गर्न सकिन्छ। (मोटर संयन्त्र प्रयोगकर्ताको आवश्यकता अनुसार स्थापना गर्न सकिन्छ), उचित संरचना, लचिलो अपरेटिंग; सुविधाजनक स्थापना, एकल-पोल वा तीन पोल प्रयोग गर्न सक्षम सम्पर्कको फराकिलो दूरी, सुरक्षित र भरपर्दो इन्सुलेट गर्दै। प्रेस्टिंग प्रकार प्रयोगकर्ताको आवश्यकता अनुसार, एकल पृथ्वीको आवश्यकता अनुसार लचिलो छ, एकल पृथ्वीको disting वा पृथ्वी बिना छनौट गर्न सकिन्छ।

प्राविधिक प्यारामिटर

नमुना	रेटेड भोल्टेज (KV)	रेटेड वर्तमान (a)	(Ka) लाई सामना गर्नुहोस्	Scebs तु छोटो समय (Ka) लाई सामना गर्नुहोस्
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.DD	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

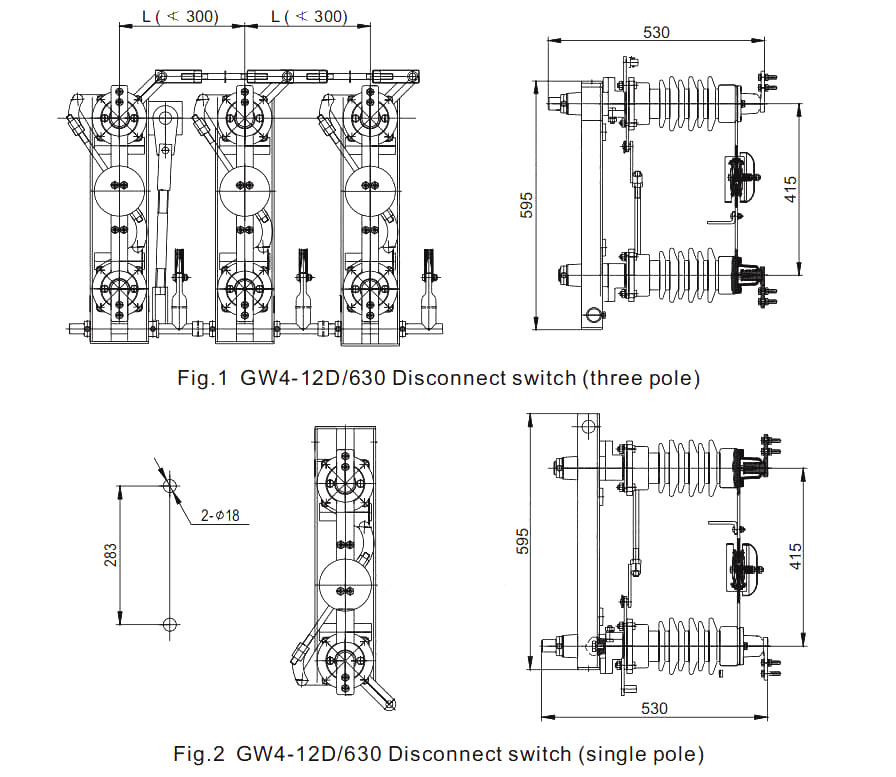

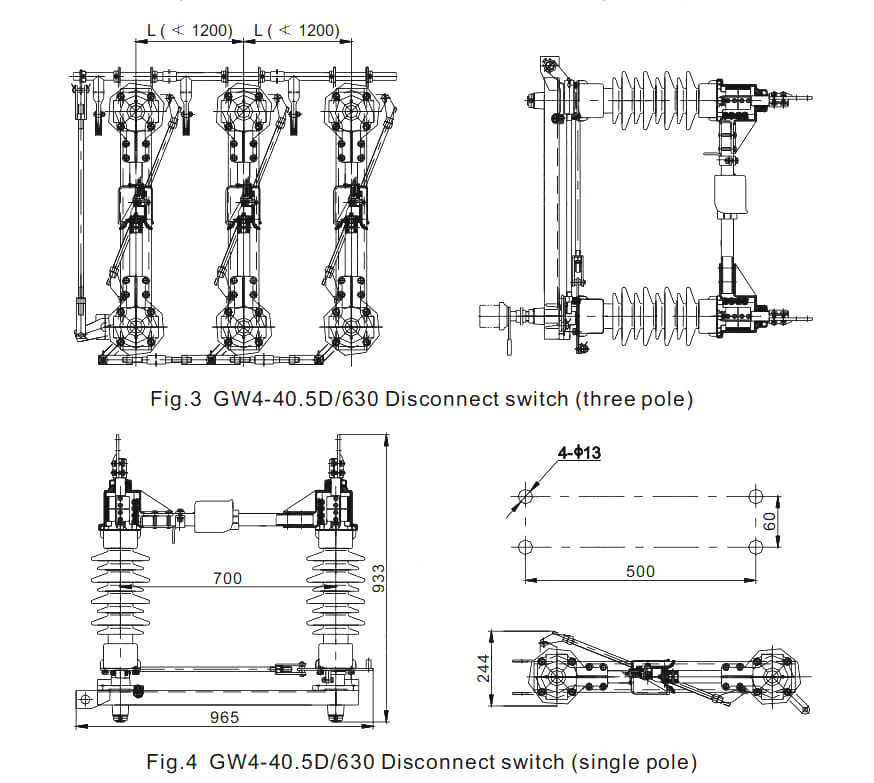

चित्र

वातावरणीय अवस्था प्रयोग गर्नुहोस्

1.नीय हिसाबले: ≤3000m;

2 परिवेश तापमान: -25 ℃ ℃ ~ ~ ℃;

।। हावा गति: ≤35m / s;

4 प्रदुषण डिग्री: ≤iii;

। भूकम्प तीव्रता: ≤8 डिग्री;

। लागू अवसरहरू विष्फोटन योग्य, विस्फोटक, कास्टिक ग्यासको स्वतन्त्र हुनुपर्दछ।

आदेश निर्देशन

Or ओम र ODM स्वीकार गर्नुहोस्: हो

● प्रमाणपत्र: सीई, टेस्ट रिपोर्टहरू

● उत्पादन समय: ~ 12 कार्य दिनहरू

● वारेन्टी अवधि: 12 महिना

● डेलिभरी समय: 1 15 दिन

This यो स्विच अर्डर गर्दा, कृपया मोडेल विवरणलाई संकेत गर्नुहोस्, रेटेड भोल्टेज, वर्तमान र अन्य प्राविधिक डेटा मूल्या rated ्कन गर्नुहोस्।

● यदि त्यहाँ विशेष आवश्यकताहरू छन् भने, तपाईं तिनीहरूलाई समाधान गर्न हाम्रो कुराकानी गर्न सक्नुहुन्छ।
